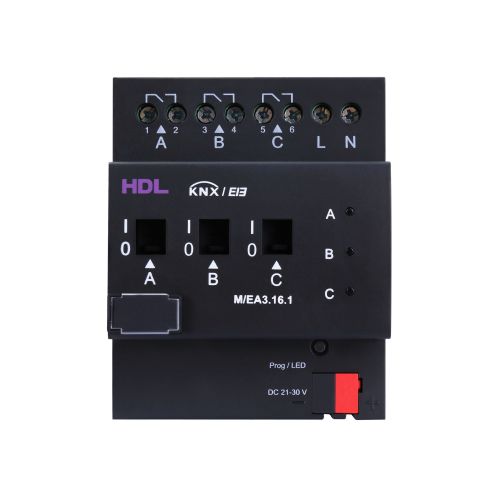

Attuatore di commutazione per sistema domotico M_EA3.16.1

KNXsu guida DINper uso residenziale

L'Energy Actuator è un attuatore di commutazione che registra il consumo energetico dei carichi elettrici collegati. L'Energy Actuator registra il consumo di energia attiva per ogni canale di uscita di commutazione. Inoltre, calcola il consumo totale di tutte e tre le uscite e la corrente massima di carico per ogni uscita è di 16 A. La funzione principale comprende: abilitazione alla misura di 3 canali in fase singola e supporto del controllo a relè di 3 canali possibilità di misurare: Energia attiva, corrente, tensione, frequenza, potenza attiva, potenza apparente, fattore di potenza. È possibile impostare i valori di soglia di corrente, tensione e potenza attiva. totale dei misuratori: come somma dei misuratori dei canali collega un trasformatore di corrente esterno metodi di invio dei valori: Invio dopo una modifica, invio ciclico, invio su richiesta supporta Inter-metering, Monitoraggio dei valori di soglia, Controllo master/slave del carico, Risparmio energetico, Funzione di overflow di potenza attiva supporta l'impostazione dei valori di soglia. Quando il valore supera il valore di soglia, è possibile inviare un allarme e scollegare un canale al di sotto o al di sopra della soglia (16A) il canale totale può essere utilizzato come canale di carico mater per controllare il canale di carico slave, fino a 10 fino a 10 canali di carico slave e il valore di soglia del carico può essere impostato da un target esterno. Tensione di lavoro 21~30 V CC Corrente di lavoro 16mA/30V DC Campo di misura della tensione 95~265V CA Campo di misura della corrente 0,02~16A Campo di misura della frequenza 45~65Hz Comunicazione KNX/EIB Diametro del cavo del terminale KNX 0,6 - 0,8 mm
