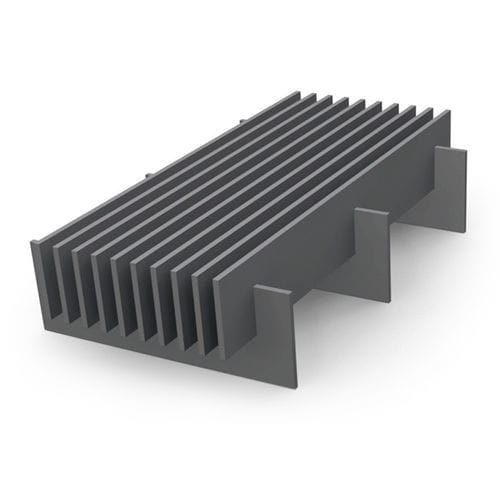

Grigliato in acciaio

per griglia per canalettaad alta resistenza

Informazioni sul prodotto
Le griglie dentate MEISER sono griglie pressate con barre trasversali che sporgono al di sopra della superficie delle barre portanti. L'enfasi sulle barre trasversali conferisce un aspetto simile a un pettine, elegante e leggero, riducendo la visibilità delle barre portanti. La distanza e il numero delle barre portanti possono essere adattati ai requisiti statici; sono disponibili diverse varianti per la distanza delle barre trasversali.

Impieghi
Impieghi tipici: coperture interne ed elementi architettonici con elevati requisiti estetici: griglie per climatizzazione, coperture per pozzetti di riscaldamento, griglie di canale di qualità, rivestimenti di facciata per enfatizzare linee orizzontali o verticali ed elementi frangisole. La scelta di materiali e finiture consente impieghi anche in esterno secondo le specifiche richieste.

Dati tecnici
Maglie più comuni
Barra portante → opzioni barra trasversale: 21,00 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 22,20 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 33,30 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 66,60 mm | 11,1 / 16,7 / 22,2 / 33,3 mm; 99,90 mm | 11,1 / 16,7 / 22,2 / 33,3 mm.

Profili standard della barra portante
Esempi: 30/2, 35/2, 40/2, 45/2, 50/2 (2 mm) e 30/3, 35/3, 40/3, 45/3, 50/3 (3 mm).

Sistemi di fissaggio (accessori)

• Piastrina perforata saldata: Piastrina perforata saldata secondo le specifiche del cliente; viti a carico del committente.
• Fissaggio Hilti: Staffa superiore e inferiore unite; elevata resistenza alle vibrazioni e montaggio agevole da una sola persona.
• Fissaggio B: Staffa superiore, staffa inferiore, viti esagonali M8x60 e dado quadro M8.
• Fissaggio B 10: Staffa superiore a staffa, vite a esagono incassato, staffa inferiore e dado.

Referenze / esempi d'applicazione
Esempi di installazioni: centri commerciali, teatri dell'opera, musei, zone pedonali e musei d'arte (es. Liezen, Vichy, Monaco, Kaufbeuren, Moritzburg).

Caratteristiche / specificazioni tecniche

• Tipo: griglia dentata pressata con barre trasversali sporgenti.
• Aspetto: effetto a pettine, barre trasversali in evidenza e barre portanti poco visibili.
• Utilizzi principali: coperture interne (impianti di climatizzazione, pozzetti di riscaldamento), griglie per canale di qualità, rivestimenti di facciata, frangisole.
• Materiali e finiture: vari materiali e trattamenti superficiali disponibili; possibilità di profili speciali per la barra trasversale.
• Adattabilità: distanza e numero delle barre portanti modificabili in base ai requisiti statici; diverse opzioni per la distanza delle barre trasversali.
• Maglie e profili standard: elencati sopra.
