Grigliato in alluminio LOUVRE

in acciaio inossidabiledi acciaioper passerella

Informazioni sul prodotto
Quando è richiesta una minore trasparenza, la griglia a barre inclinate fornisce una soluzione controllata per schermatura visiva e solare. Le applicazioni tipiche includono pavimentazioni di ponti e passerelle, schermature solari, elementi di rivestimento, griglie di ventilazione, facciate e controsoffitti. MEISER fornisce queste griglie per impieghi architettonici e industriali.

Materiali e varianti

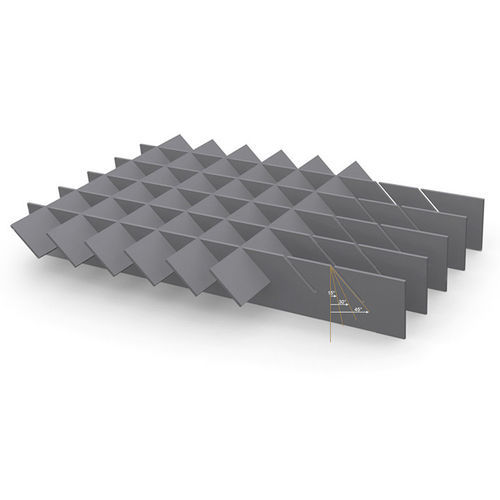

MEISER offre la griglia a barre inclinate in acciaio, alluminio e acciaio inox. Le barre trasversali possono essere inserite a pressione con un angolo di 15°, 30° o 45° per ottenere diversi gradi di trasparenza. La lunghezza massima delle barre trasversali è di 1.500 mm. Nota: l'inclinazione di 15° è tecnicamente possibile solo con una piastra portante di spessore 3 mm.

Dati tecnici
Distribuzioni di maglia comuni
Combinazioni piastra portante — traverse:
33,3 — 22,2 / 33,3 / 66,6
66,6 — 22,2 / 33,3 / 66,6
99,9 — 22,2 / 33,3 / 66,6

Profili standard delle piastre portanti
Piastra portante 2 mm | Piastra portante 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Accessori / fissaggi

• Piastrine forate saldate: Costituite da piastrine forate saldate; dimensione e posizione dei fori secondo specifica del cliente; viteria fornita dal cliente.
• Morsetto B: Costituito da staffa superiore, parte inferiore di serraggio, viti M8x60 a testa esagonale e dado quadro M8.

Caratteristiche / specifiche tecniche

• Materiali: acciaio, alluminio, acciaio inox.
• Angoli delle traverse disponibili: 15°, 30°, 45° (15° tecnicamente solo con piastra portante 3 mm).
• Lunghezza massima delle traverse: 1.500 mm.
• Distribuzioni di maglia (mm): combinazioni come indicato sopra.
• Profili standard delle piastre portanti (mm): 30/2, 35/2, 40/2, 45/2, 50/2 e 30/3, 35/3, 40/3, 45/3, 50/3, 60/3, 70/3, 80/3, 90/3, 100/3.
• Usi tipici: pavimentazioni di ponti, passerelle, schermature solari, rivestimenti, griglie di ventilazione, facciate, controsoffitti.
