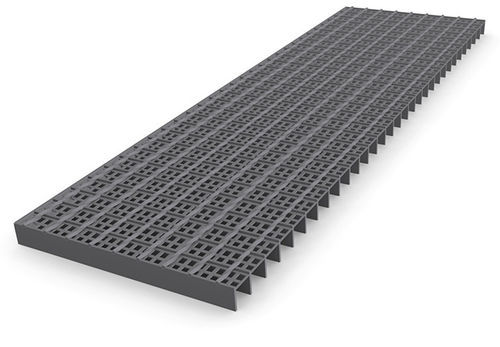

Grigliato in lamiera forata

per gradini di scaleper passerellaper passerella industriale

Informazioni sul prodotto
Per motivi tecnici non è possibile realizzare grigliati elettroforgiati con maglie molto strette. Se il cliente desidera impiegare grigliati elettroforgiati evitando la caduta di pezzi di piccole dimensioni, il grigliato elettroforgiato MEISER con strisce di lamiera forata saldate tra le barre portanti rappresenta una soluzione economica a maglia stretta. Le perforazioni della lamiera hanno un diametro massimo di 8 mm per ottenere una maglia molto fitta. Questo grigliato soddisfa la norma spagnola n. 486/1997 (BO 23 aprile 1997, n. 97/1997).

Specifiche
Profili standard delle barre portanti
Barra portante | Barra di riempimento 1 | Barra di riempimento 2
34,30 | 38,1 | 50,8

Maglie standard
Barra portante 2 mm | Barra portante 3 mm
25/2 | 25/3
30/2 | 30/3
40/2 | 40/3

Sistemi di fissaggio / accessori

• Fissaggio Doppio B — Costituito da 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.
• Piastrine forate saldate — Piastrine forate saldate secondo le specifiche fornite dal cliente; le viti sono a carico del committente. Esecuzione e posizione delle piastrine si determinano in funzione del carico e delle possibilità di fissaggio in opera.
• Fissaggio per perno e piastra — Composto da perno e flangia di arresto; disponibile come X-BT per ambienti altamente corrosivi; versione premontata X-GR RU disponibile.
• Elementi di giunzione — Composti da parte superiore e inferiore con filettatura e vite Allen (utilizzabili solo con cornici piane).
• Fissaggio Hilti — Staffe superiore e inferiore unite; alta resistenza alle vibrazioni e montaggio agevole da una sola persona, riducendo i tempi di montaggio.
• Fascetta B — Staffa superiore, staffa inferiore, vite M8x60 e dado quadro M8.
• Fascetta B 10 — Staffa superiore, vite esagono interno, staffa inferiore e dado.
• Fascetta S — Vite a testa svasata, staffa inferiore e dado quadro.
• Fascetta di sicurezza A — Parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.
• Fascetta di sicurezza D — Parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.

Caratteristiche / specifiche tecniche

• Diametro perforazioni lamiera: fino a 8 mm (consente maglia molto stretta).
• Conformità: soddisfa la norma spagnola n. 486/1997 (BO 23 aprile 1997, n. 97/1997).
• Profili standard delle barre portanti: 34,30; barre di riempimento 38,1 e 50,8.
• Esempi di maglie standard: 25/2, 25/3; 30/2, 30/3; 40/2, 40/3.
• Soluzione economica per prevenire la caduta di pezzi di piccole dimensioni mantenendo la costruzione del grigliato elettroforgiato.
