Grigliato in acciaio

per gradini di scaleper passerellaper passerella industriale

Informazioni sul prodotto

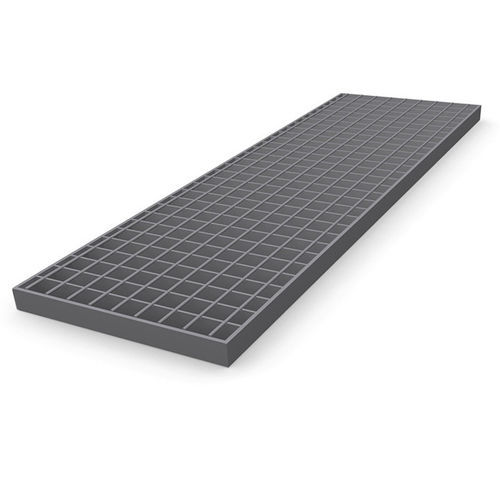

Il grigliato elettroforgiato classico viene realizzato con barre portanti quadre torsionate che garantiscono resistenza allo scivolamento. Quando l'aspetto estetico è rilevante, è possibile impiegare tondini rotondi lisci come traversi. Questa variante è disponibile per le maglie più comuni elencate di seguito.

Dati tecnici
Maglie più comuni
Barra portante | Barra trasversale (colonne corrispondenti agli spazi delle barre transversali indicati)
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6

*possibile con limitazioni

Profili standard della barra portante
Barra portante 2 mm | Barra portante 3 mm | Barra portante 4 mm | Barra portante 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

Accessori / sistemi di fissaggio

• Piastrine forate saldate: piastrine saldate con fori secondo le specifiche del cliente; viti fornite dal cliente.
• Fissaggio doppio B: 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadrati.
• Giunto a battuta (butt joint): composto da parte superiore e inferiore con filettatura e vite Allen.
• Fissaggio Hilti: staffa superiore e inferiore collegate; elevata resistenza alle vibrazioni e installazione agevole da una sola persona.
• Fissaggio B: staffa superiore, staffa inferiore, viti M8x60 e dado quadrato M8.
• Fissaggio B 10: staffa superiore a staffa, vite a esagono incassato, staffa inferiore e dado.
• Fissaggio S: vite a testa piatta, staffa inferiore e dado quadrato.
• Fissaggio di sicurezza A: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadrato.
• Fissaggio di sicurezza D: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadrato.

Note / specifiche tecniche

• Tipo: grigliato elettroforgiato con opzione di tondini rotondi lisci per applicazioni estetiche.
• Scivolosità: barre portanti quadre torsionate come standard; tondini lisci disponibili per finiture estetiche.
• Maglie e combinazioni: vedi tabella "Maglie più comuni" per le combinazioni di barre portanti e traverse.
• Profili standard: gamme di profili disponibili come indicato nella tabella dei profili.
• Accessori: ampia scelta di sistemi di fissaggio (piastrine forate saldate, doppio B, butt joint, Hilti, B, B10, S, sicurezza A e D).
