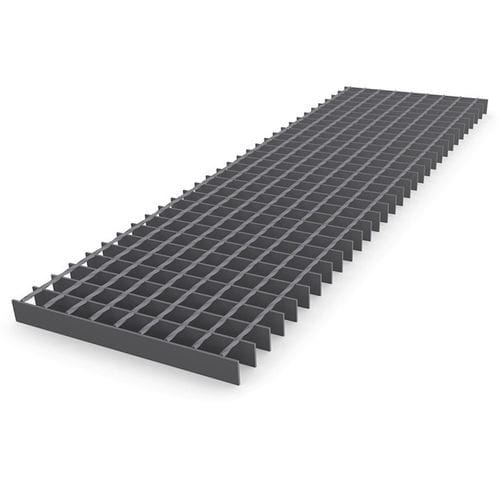

Grigliato in acciaio inossidabile

in acciaio dolceper passerellaper passerella industriale

Informazioni sul prodotto
Le griglie elettroforgiate MEISER sono realizzate mediante saldatura a resistenza continua in ogni punto d'incrocio tra barra portante e barra trasversale, garantendo pannelli stabili e resistenti all'usura. Le barre trasversali sono di norma fili a quadro ritorto; la produzione avviene su linee automatizzate interne. Per alcune maglie le barre trasversali possono raggiungere 1.250 mm, consentendo pannelli su misura senza sfridi e un calcolo del layout ottimizzato per ridurre fissaggi e tempi di montaggio.

Dati tecnici
Maglie più comuni
Barra portante | Colonne barra trasversale
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*possibile con limitazioni

Profili standard della barra portante
Barra portante 2 mm | Barra portante 3 mm | Barra portante 4 mm | Barra portante 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

Sistemi di fissaggio

• Piastrina forata saldata: piastrina forata saldata secondo specifica cliente; viti fornite dal cliente.
• Fissaggio doppio B: 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.
• Fissaggio con perno (heald bolt): perni e flangia di ritenuta; versione X-BT per ambienti altamente corrosivi; versione premontata X-GR RU disponibile.
• Giunzione a battuta: parte superiore e inferiore con filettatura e vite Allen.
• Fissaggio Hilti: staffa superiore e inferiore unite; elevata resistenza alle vibrazioni, montaggio agevole da 1 persona.
• Fissaggio B: staffa superiore, staffa inferiore, viti M8x60 e dado quadro M8.
• Fissaggio B 10: staffa superiore tipo staffa, vite a impronta esagonale cava, staffa inferiore e dado.
• Fissaggio di sicurezza A: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.
• Fissaggio di sicurezza D: parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.

Caratteristiche / specifiche tecniche

• Saldatura continua in ogni punto d'incrocio tra barra portante e barra trasversale, sotto alta pressione su linee automatizzate.
• Barre trasversali: generalmente fili a quadro ritorto; disponibili anche tondi o zigrinati su richiesta.
• Produzione: possibilità di lunghezze barre trasversali fino a 1.250 mm per alcune maglie; pannelli su misura senza sfridi.
• Materiali: acciaio dolce, acciaio inox V2A e V4A; opzioni zincate su richiesta.
• Taglie opzionali: barre trasversali 7 mm (ritorte) o 8 mm (zigrinate) per acciaio dolce su richiesta.
• Pannelli generalmente bordati con profili piatti.
• Applicazioni tipiche: petrolio e gas, minerarie, centrali elettriche, passerelle e piattaforme industriali.
• Vantaggio montaggio: layout ottimizzato può ridurre fino al 20% i fissaggi, abbassando tempi e costi di manodopera.
• Vedere le tabelle tecniche sopra per combinazioni di maglie e profili delle barre portanti disponibili.
