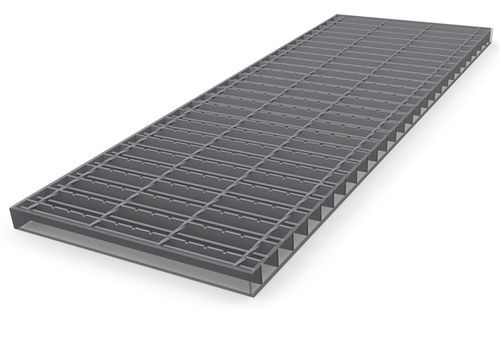

Grigliato in acciaio

per gradini di scaleper passerellaper passerella industriale

Informazioni sul prodotto
Questo grigliato elettroforgiato è progettato per piattaforme offshore di petrolio e gas. Risponde alla prescrizione secondo cui una sfera di prova da 15 mm non deve attraversare il grigliato. Tra le barre portanti viene inserita una barra tonda intermedia, saldata in posizione centrale e parallela alla faccia inferiore delle barre trasversali ritorte mediante saldatura a resistenza automatica, fornendo maggiore stabilità strutturale sotto carichi gravosi offshore.

Dati tecnici
Maglie più comuni
Barra portante | Barra trasversale
34,30 | 101,6
38,28 | 101,6

Profili standard della barra portante
Barra portante 3 mm | Barra portante 5 mm
25/3 | 25/5
30/3 | 30/5
35/3 | 35/5
40/3 | 40/5
45/3 | 45/5
50/3 | 50/5
60/3 | 60/5

Sistemi di fissaggio (accessori)

• Piastrine forate saldate: Piastrina forata saldata; schema dei fori secondo specifica cliente; viteria fornita dal cliente.
• Fissaggio doppio B: 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.
• Fissaggio con perno per grigliato: Perni con flangia di ritenuta; per ambienti molto corrosivi (es. offshore) disponibile come X-BT; versione premontata X-GR RU.
• Giunto a battuta per griglia: Parte superiore e inferiore con filettatura e vite esagonale interna.
• Fissaggio Hilti: Staffe superiore e inferiore unite; elevata resistenza alle vibrazioni, montaggio agevole da una sola persona.
• Fissaggio B: Staffa superiore, staffa inferiore, viti M8x60 e dado quadro M8.
• Fissaggio B 10: Staffa superiore, vite a brugola, staffa inferiore e dado.
• Fissaggio S: Vite a testa piatta, staffa inferiore e dado quadro.
• Fissaggio di sicurezza A: Parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.
• Fissaggio di sicurezza D: Parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.

Caratteristiche / specificazioni tecniche

• Applicazione: piattaforme offshore che richiedono elevata integrità strutturale.
• Requisito di sicurezza: impedire il passaggio di una sfera di prova da 15 mm.
• Costruzione: barra tonda intermedia saldata centralmente tra le barre portanti e la faccia inferiore delle barre trasversali ritorte mediante saldatura a resistenza automatica.
• Vantaggio: maggiore stabilità e distribuzione dei carichi in condizioni gravose offshore.
• Maglie disponibili: 34,30 x 101,6 e 38,28 x 101,6 (barra portante x barra trasversale).
• Profili standard disponibili: 25/3, 30/3, 35/3, 40/3, 45/3, 50/3, 60/3 e varianti 25/5–60/5 per barra portante 5 mm.
• Diversi sistemi di fissaggio e accessori per livelli di corrosione e metodi di installazione (vedere lista accessori).
