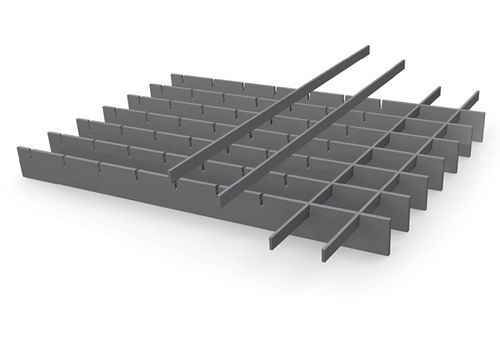

Grigliato in acciaio LOCKED

per passerellaper facciateper passerella industriale

Informazioni sul prodotto
La griglia pressata è il tipo di grigliato più utilizzato in molti Paesi europei. Il processo produttivo — barre trasversali pressate nelle barre portanti preventivamente tranciate — consente ampia flessibilità nella dimensione della maglia, nell'altezza e nello spessore delle barre portanti e nella scelta dei materiali secondo le esigenze industriali. Applicazioni tipiche: passerelle, piattaforme, rampe, facciate architettoniche e impianti industriali che richiedono geometrie di maglia e capacità portante su misura.

Produzione e progettazione
Le barre trasversali, generalmente in acciaio piatto laminato a freddo, vengono inserite a pressione nelle barre portanti tranciate. L'incorniciatura è fornita come profilo a T o in piatto e saldata per resistenza. Versioni antiscivolo disponibili mediante incisione della superficie superiore delle barre portanti e/o trasversali. Le maglie terminali sono di norma uguali; maglia, altezza e spessore sono configurabili in base al progetto.

Dati tecnici — Maglie comuni per barre portanti 2–3 mm
Barra portante 11,1: trasversali 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 21: trasversali 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 22,2: trasversali 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 33,3: trasversali 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 44,4: trasversali 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 55,5: trasversali 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 66,6: trasversali 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 99,9: trasversali 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Dati tecnici — Maglie comuni per barre portanti 4–5 mm
Barra portante 21: trasversali 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 25: trasversali 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 33,3: trasversali 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 50: trasversali 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 66,6: trasversali 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
Barra portante 99,9: trasversali 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

Profili standard delle barre portanti
2 mm: 20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
3 mm: 20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
4 mm: 25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
5 mm: 25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

Sistemi di fissaggio

• Fissaggio doppio B: 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.
• Piastrina perforata saldata: piastrina saldata secondo le indicazioni del cliente; viteria a cura del committente salvo diverso accordo.
• Fissaggio con perno: perno e flangia di arresto; versione per ambienti altamente corrosivi disponibile.
• Connettore di giunzione: parte superiore e inferiore filettate con vite a brugola (per cornici piane).
• Fissaggio Hilti: staffa superiore e inferiore unite; alta resistenza alle vibrazioni e montaggio rapido da una sola persona.

Caratteristiche / specificazioni tecniche

• Produzione: barre trasversali inserite a pressione nelle barre portanti tranciate; incorniciatura come profilo a T o piatto saldata a resistenza.
• Materiali: barre trasversali generalmente in acciaio piatto laminato a freddo; possibilità di materiali diversi in funzione dell'applicazione.
• Varianti: ampia personalizzazione di maglia, altezza e spessore delle barre portanti; esecuzioni antiscivolo disponibili.
• Intervalli comuni: barre portanti 2–3 mm e 4–5 mm con molteplici dimensioni e profili (vedere elenco).
• Finiture e accessori: numerose soluzioni di fissaggio e componenti di sicurezza disponibili.
