Grigliato in alluminio

in acciaio inossidabilein acciaio galvanizzato a caldoper passerella

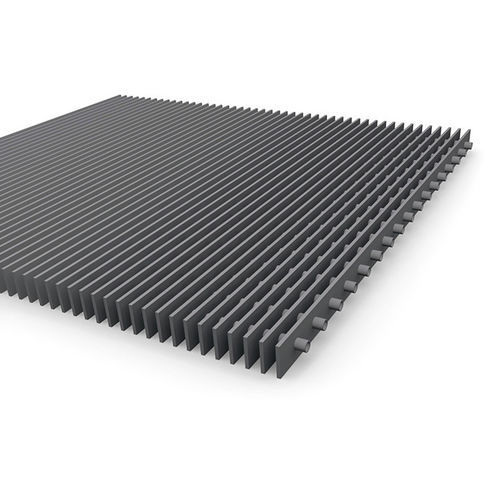

Informazioni sul prodotto Le griglie lamellari MEISER si distinguono dalle griglie classiche: la funzione della barra traversa è svolta da un tubo inserito al centro delle barre portanti, conferendo un'estetica pulita e pregiata. Normalmente fornite senza cornice per preservare il design; meno adatte per grandi luci. Nota: lunghezze delle barre portanti e dei riempitivi in produzione solitamente ≤1.200 mm.

Materiali e impieghi tipici Vengono impiegate frequentemente come coperture di ventilazione o elementi interni di pregio dove è richiesta un'estetica curata. Materiali disponibili: alluminio, acciaio inox, acciaio zincato a caldo. Personalizzabili mediante profili speciali delle barre portanti e diversi diametri del tubo secondo le esigenze del progetto.

Dati tecnici - Maglie più comuni Barra portante: 18,50
Barra trasversale: 50 | 100 | 150 | 200 | 250 | 300

Dati tecnici - Profili standard della barra portante Barra portante 3 mm:

• 25/3
• 30/3
• 35/3
• 40/3
• 45/3
• 50/3

Sistemi di fissaggio

• Piastrina perforata saldata: Piastrina perforata saldata; dimensione e disposizione dei fori secondo specifica del cliente; viteria a carico del committente.
• Fissaggio Hilti: Staffa superiore e inferiore unite; alta resistenza alle vibrazioni; montaggio agevole da una sola persona e riduzione dei tempi di posa.
• Fissaggio B: Staffa superiore, staffa inferiore, viti esagonali M8x60 e dado quadro M8.
• Fissaggio B 10: Staffa superiore, vite a brugola, staffa inferiore e dado.

Caratteristiche / Specificazioni tecniche

• Tipo: griglia lamellare con tubo centrale che funge da barra traversa.
• Impiego tipico: coperture di ventilazione e superfici interne di pregio.
• Aspetto: design pulito e di alta qualità; di norma senza cornice.
• Idoneità: meno adatta per grandi luci; lunghezze degli elementi normalmente ≤1.200 mm.
• Materiali: alluminio, acciaio inox, acciaio zincato a caldo.
• Personalizzazioni: profili speciali delle barre portanti e diversi diametri del tubo disponibili.
• Maglie comuni: barra portante / barra trasversale 18,50 ; 50 ; 100 ; 150 ; 200 ; 250 ; 300.
• Profili standard (barra portante 3 mm): 25/3, 30/3, 35/3, 40/3, 45/3, 50/3.
• Opzioni di fissaggio: piastrine perforate saldate, fissaggio Hilti, fissaggio B, fissaggio B 10.
