Grigliato in acciaio

per gradini di scaleper passerella industrialeper pavimento esterno

Informazioni sul prodotto

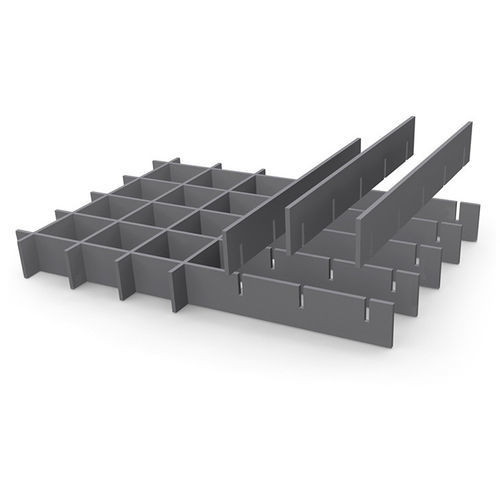

La griglia doppia prende il nome dal fatto che le barre portanti e le barre trasversali hanno la stessa sezione e quindi la stessa altezza. La barra portante è quella appoggiata a entrambe le estremità e il cui lato inferiore non è a fessura. Rispetto alla griglia pressata standard garantisce un migliore mascheramento visivo e un design più gradevole.

Dati tecnici
Maglie più comuni con barre portanti da 2 a 3 mm
Barra portante | Barra trasversale (colonne)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Maglie più comuni con barre portanti da 5 mm
Barra portante | Barra trasversale (colonne)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Profili standard della barra portante
Barra portante 2 mm | Barra portante 3 mm | Barra portante 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Sistemi di fissaggio

• Piastrina forata saldata: Costituita da piastrina forata saldata conformemente alle specifiche del cliente; le viti sono a carico del cliente.
• Fissaggio con perno e flangia: Costituito da perni di testa e flangia di trattenuta; per ambienti altamente corrosivi (es. offshore) disponibile anche come X-BT; versione premontata X-GR RU.
• Fissaggio Hilti: Costituito da staffa superiore e staffa inferiore collegate; elevata resistenza alle vibrazioni, montabile da una sola persona, riduzione dei tempi di montaggio.
• Fissaggio B: Costituito da staffa superiore, staffa inferiore, viti esagonali M8x60 e dado quadro M8.
• Fissaggio di sicurezza A: Costituito da parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.
• Fissaggio di sicurezza D: Costituito da parte superiore di sicurezza, staffa inferiore, vite esagonale e dado quadro.

Riferimenti

• Arvato – Centro logistico, Dorsten
• Zoo, Dresda
• Qatar Museum, Doha
• OneOnOne House, Lussemburgo
• Palestra, Monaco
• Scuola Marie-Curie, Riedberg
• Vetrina archeologica, Aquisgrana
• Casa eccentrica, Bochum
• Sito del patrimonio mondiale Zollverein
• Amministrazione Stahlwerke Bremen
• Collegio Eching
• Vigneto Van Volxem, Wiltingen
• Biblioteca Nazionale, Lussemburgo
• Museum Burg Heinfels, Austria

Caratteristiche / specificazioni tecniche

• Barre portanti e barre trasversali con stessa sezione e stessa altezza (definizione di griglia doppia).
• Barra portante: appoggiata su entrambe le estremità; lato inferiore non fessurato.
• Migliore mascheramento visivo e design attraente rispetto alla griglia pressata standard.
• Maglie e dimensioni standard come riportato nelle tabelle per barre portanti 2–3 mm e 5 mm.
• Profili standard disponibili per spessori 2 mm, 3 mm e 5 mm (es.: 25/2 fino a 100/3).
• Sistemi di fissaggio disponibili: piastrine saldate, fissaggio con perno, fissaggio Hilti, fissaggio B, fissaggi di sicurezza A e D.
