Collettore a bassa temperatura ECOFLOW

Descrizione

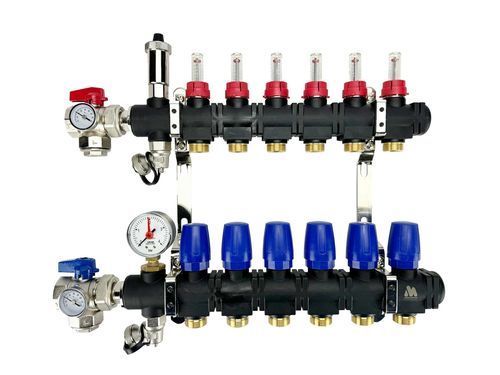

Il collettore monostrato sintetico EcoFlow MAGNUM è realizzato in poliammide rinforzata con fibra di vetro. È composto da elementi sintetici preformati completamente assemblati tramite aste filettate. Progettato per funzionare sia ad alta che a bassa temperatura, è adatto per riscaldamento e raffreddamento e può essere impiegato in combinazione con una fonte di calore ibrida (riscalda in inverno e raffredda in estate). Dotazione standard: valvole a sfera da 1", sfiato automatico, 2 rubinetti a sfera per carico e scarico, 2 termometri e manometro.

Possibilità di collegamento idraulico
Per combinazioni con altri impianti di riscaldamento ad alta temperatura tramite un unico circuito primario è possibile collegare il sistema idraulico W90002 direttamente al collettore per la regolazione della miscela a bassa temperatura.

Modelli e dimensioni
Art.nr. | Descrizione | Dimensioni
W52002 | Collettore sintetico EcoFlow MAGNUM 2 gruppi | 265 x 375 x 125 mm
W52003 | Collettore sintetico EcoFlow MAGNUM 3 gruppi | 320 x 375 x 125 mm
W52004 | Collettore sintetico EcoFlow MAGNUM 4 gruppi | 375 x 375 x 125 mm
W52005 | Collettore sintetico EcoFlow MAGNUM 5 gruppi | 430 x 375 x 125 mm
W52006 | Collettore sintetico EcoFlow MAGNUM 6 gruppi | 485 x 375 x 125 mm
W52007 | Collettore sintetico EcoFlow MAGNUM 7 gruppi | 540 x 375 x 125 mm
W52008 | Collettore sintetico EcoFlow MAGNUM 8 gruppi | 595 x 375 x 125 mm
W52009 | Collettore sintetico EcoFlow MAGNUM 9 gruppi | 650 x 375 x 125 mm
W52010 | Collettore sintetico EcoFlow MAGNUM 10 gruppi | 705 x 375 x 125 mm
W52011 | Collettore sintetico EcoFlow MAGNUM 11 gruppi | 760 x 375 x 125 mm
W52012 | Collettore sintetico EcoFlow MAGNUM 12 gruppi | 815 x 375 x 125 mm
W52013 | Collettore sintetico EcoFlow MAGNUM 13 gruppi | 870 x 375 x 125 mm
W52014 | Collettore sintetico EcoFlow MAGNUM 14 gruppi | 925 x 375 x 125 mm
W52015 | Collettore sintetico EcoFlow MAGNUM 15 gruppi | 980 x 375 x 125 mm

Fonti di energia adatte
Caldaia | Sì
Pompa di calore | Sì
Solare (con serbatoio di accumulo) | Sì
Stufa a pellet | Sì
Riscaldamento centralizzato | Sì (su richiesta)

Caratteristiche (sintesi)

• Valvola di intercettazione sulla mandata: Sì
• Termostato su mandata e ritorno: Sì
• Pompa: No (non inclusa)
• Contatore di corrente: No (non incluso)
• Termometro sul ritorno: Sì
• Termomanometro sulla mandata: Sì
• Sfiato automatico: Sì
• Valvola di intercettazione sul ritorno: Sì
• Valvola RTL sul ritorno: No
• Misurazione quantità miscela sulla valvola di regolazione: No
• Valvola di ritegno tra ritorno e mandata: No

Dettagli tecnici
Composto da elementi sintetici preformati rinforzati con fibra di vetro.
Gruppo di valvole termostatiche M30 x 1,5 per attuatori MAGNUM.
Gruppi con misuratore di portata professionale con campo 0-2,5 L/min.
Connessioni di gruppo per Eurocono 3/4".
Connessione circuito primario 1"; chiusura tramite valvole a sfera.
Il collettore include sistema di ancoraggio per parete.
Valvola a sfera 1" con maniglia rossa e valvola a sfera 1" con maniglia blu.
Misuratore di portata Camflux 2,5 L/min - 1/2".
Termometro bimetallico.
Sfiato automatico nichelato 1/2" con guarnizione O-ring.

Contenuto della confezione

• Rapporto di montaggio
• Istruzioni di installazione
• Certificato di garanzia

Garanzia
10 anni sulla carcassa del collettore e 2 anni sugli accessori.

Caratteristiche / specifiche tecniche

• Materiale: poliammide rinforzata con fibra di vetro (elementi sintetici preformati).
• Uso: riscaldamento e raffreddamento; adatto per sistemi ibridi.
• Connessioni di gruppo: Eurocono 3/4".
• Connessione circuito primario: 1" con valvole a sfera.
• Misuratore di portata professionale integrato: campo 0-2,5 L/min (Camflux 2,5 L/min - 1/2").
• Valvole incluse: valvole a sfera 1" (maniglie rosse e blu), valvole di intercettazione su mandata e ritorno.
• Strumentazione inclusa: termometri (mandata e ritorno), termomanometro sulla mandata, manometro.
• Sfiato automatico nichelato 1/2" incluso.
• Sistema di ancoraggio per parete incluso.
• Opzionale: possibilità di collegare il sistema idraulico W90002 per la regolazione della miscela a bassa temperatura.
