Riscaldamento a pavimento ad acqua calda HEATBOARD W

residenzialeper pavimenti laminaticon pannelli in polistirene espanso

Panoramica

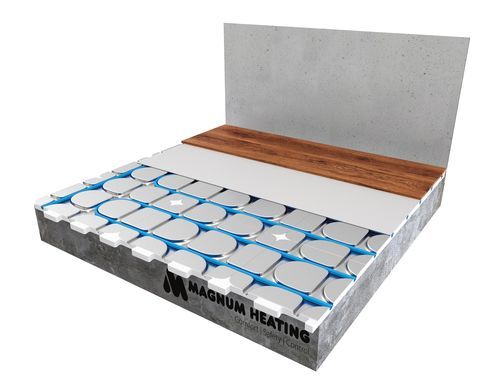

Il sistema di riscaldamento a pavimento a base d'acqua MAGNUM HeatBoard W spesso 18 mm può essere posato direttamente sotto pavimenti flottanti in legno, parquet o laminato. Adatto solo per ambienti asciutti, ideale per ristrutturazioni.

Applicazione
MAGNUM HeatBoard W è idoneo per sistemi di pavimento rigidi e asciutti (laminato, legno e parquet). Per rivestimenti morbidi (tappeti) è necessario installare prima MAGNUM DuoBoard tra il sistema di riscaldamento e il rivestimento.

Facilità di installazione
Le piastre del sistema si incastrano come pezzi di un puzzle e si tagliano facilmente con un cutter. Il tubo per riscaldamento a pavimento MAGNUM Tube da 12 mm può essere inserito a scatto. La distanza fissa tra i tubi è 125 mm. Occorrono circa 8 m di MAGNUM Tube per 1 m². Il pavimento può poi essere coperto con lo strato di feltro fornito sul quale applicare il pavimento superiore. Il sottofondo deve essere stabile, livellato e pulito.

Contenuto della confezione

• 13 lastre (4,8 m²)
• Strato di feltro (5 m²)
• Rotolo di nastro in alluminio
• Guanti di sicurezza

Nota
Il tubo MAGNUM da 12 mm, un collettore, gli attacchi di collegamento necessari e eventualmente DuoBoard devono essere ordinati separatamente.

Numeri articolo
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 13 lastre da 770 x 520 mm

Opzioni
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard

Specifiche (riepilogo)
Tipo di sistema | Altezza del sistema | Larghezza del sistema | Altezza minima di posa | Installazione | Distanza tubi | In aree umide | Piastrelle | Legno | Laminato (PVC) | Tappeto | Certificazione | Garanzia
A base d'acqua | 18 mm | da 20 cm | 18 mm | Flottante | Fisso 125 mm | X | V (i.c.w. Knauf or Fermacell min. 12mm) | V | V (PVC i.c.w. DuoBoard) | V (i.c.w. DuoBoard) | CE | 2 anni

Dettagli tecnici (valori chiave)

• Denominazione secondo norma: EPS-EN13163-T2-L2-S2-P2-DLT(1)5-CS(10)150
• Spessore nominale dL: 17 mm
• Coefficiente di conducibilità termica: 0,036 W/mK (DIN V 4108-10)
• Resistenza termica: 0,33 m²K/W
• Sforzo di compressione: 150 kPa (al 10% di compressione)
• Carico a trazione: 45 kPa
• Resistenza al calore: < 80°C
• Campo di applicazione: DEO secondo DIN 4108-10
• Comportamento al fuoco: Classe E secondo EN 1350
• Classe materiale da costruzione: B2 secondo DIN 4102
• Materiale: schiuma rigida di polistirene EPS (senza CFK)
• Norma valida: EN 13163, DIN V 4108-10

Caratteristiche / Specifiche tecniche

• Tipo di sistema: A base d'acqua
• Altezza del sistema: 18 mm
• Larghezza del sistema: da 20 cm
• Altezza minima di posa: 18 mm
• Installazione: Flottante
• Distanza tubi: Fisso 125 mm
• Adatto in aree umide: No
• Adatto per piastrelle: Sì (in combinazione con Knauf or Fermacell min. 12mm)
• Adatto per legno: Sì
• Adatto per laminato (PVC): Sì (con DuoBoard)
• Adatto per tappeto: Sì (con DuoBoard)
• Certificazione: CE
• Garanzia: 2 anni
• Conducibilità termica: 0,036 W/mK
• Resistenza termica: 0,33 m²K/W
• Sforzo di compressione: 150 kPa (al 10% di compressione)
• Resistenza al calore: < 80°C
• Materiale: schiuma rigida di polistirene EPS (senza CFK)
