Riscaldamento a pavimento ad acqua calda SLIMFIT

residenzialeper uso domesticoper pavimenti laminati

Panoramica

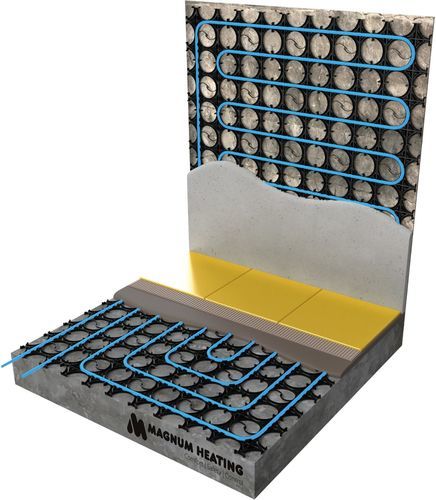

MAGNUM SlimFit 10 e SlimFit 12 sono sistemi idraulici a basso spessore progettati per installazione a pavimento e a parete. SlimFit 10 è compatibile con tubi Ø10 mm con altezza di sistema 12 mm; SlimFit 12 è compatibile con tubi Ø12 mm con altezza di sistema 14 mm. La struttura aperta delle piastre favorisce l'adesione dell'intonaco o del massetto, rendendo i sistemi adatti a ristrutturazioni e all'uso come riscaldamento primario.

Funzionamento e composizione
Il sistema è composto da lastre plastiche ad incastro che si cliccano tra loro. Il tubo di riscaldamento si innesta nei canali delle lastre. Le confezioni contengono 5 lastre: SlimFit 10 — 5 lastre 60 x 80 cm (2,4 m²); SlimFit 12 — 5 lastre 75 x 100 cm (3,75 m²).

Vantaggi

• Basso spessore, adatto a interventi di ristrutturazione.
• Compatibile con diversi rivestimenti (piastrelle, legno, laminato, moquette) — alcuni rivestimenti richiedono livellante.
• Utilizzabile per riscaldamento e raffrescamento (in parete la lastra supporta l'intonaco).
• Certificazioni: CE, KOMO, MPA, SKZ. Garanzia: 2 anni sugli elementi, 50 anni sul tubo.

Metodi di installazione
Per montaggio (pavimento o parete)

• Diametro foro: 5–6 mm (a seconda del supporto).
• Tassello: 5–7 mm a seconda del supporto.

Schema

• Pavimento: Spirale inversa
• Parete: Meandro

Finitura

• Pavimento: Livellante autolivellante o massetto (sabbia/cemento)
• Parete: Malta d'intonaco

Presentazioni e componenti (SlimFit 12)
Art.nr. W61012 — MAGNUM SlimFit 12 system — 3,75 m² — 5 lastre 75 x 100 cm
Art.nr. W12100 — MAGNUM Tube PE-RT — 100 m — 12 x 1,5 mm
Art.nr. W12300 — MAGNUM Tube PE-RT — 300 m — 12 x 1,5 mm
Art.nr. W90012 — MAGNUM Adattatore / Euroconus — 12 x 1,5 x 3/4” mm
Art.nr. W91201 — Set connessione PUSH per 1x 100 m tubo 12 mm
Art.nr. W91202 — Set connessione PUSH per 2x 100 m tubo 12 mm
Art.nr. W91203 — Set connessione PUSH per 3x 100 m tubo 12 mm

Presentazioni e componenti (SlimFit 10)
Art.nr. W61024 — MAGNUM SlimFit 10 system — 2,4 m² — 5 lastre 60 x 80 cm
Art.nr. W10080 — MAGNUM Tube PE-RT — 80 m — 10 x 1,3 mm
Art.nr. W10240 — MAGNUM Tube PE-RT — 240 m — 10 x 1,3 mm
Art.nr. W90010 — MAGNUM Adattatore / Euroconus — 10 x 1,3 x 3/4” mm (2 pezzi) acciaio
Art.nr. W91001 — Set connessione PUSH per 1x 80 m tubo 10 mm
Art.nr. W91002 — Set connessione PUSH per 2x 80 m tubo 10 mm
Art.nr. W91003 — Set connessione PUSH per 3x 80 m tubo 10 mm
Art.nr. W91004 — Set connessione PUSH per 4x 80 m tubo 10 mm

Informazioni su zone e lunghezze
Lunghezze tubo: SlimFit 10 — 80 m e 240 m; SlimFit 12 — 100 m e 300 m. Lunghezza massima per zona: SlimFit 10 = 240 m (3×80 m), SlimFit 12 = 300 m (3×100 m). Superficie massima approssimativa per gruppo: SlimFit 10 = 24 m²; SlimFit 12 = 37,5 m².

Video di installazione
Video passo-passo disponibile che mostra la posa, l'innesto del tubo e le finiture (riferimento: video di installazione MAGNUM SlimFit).

Specifiche / Caratteristiche tecniche

• Marca: MAGNUM
• Serie / modello: SlimFit (varianti 10 e 12)
• Tipo di sistema: Idraulico per pavimento o parete
• Altezza di installazione: 12 mm (SlimFit 10) e 14 mm (SlimFit 12) inclusi i tubi
• Altezza totale di montaggio: approx. 15–20 mm (10); approx. 17–22 mm (12)
• Dimensioni elementi: 800×600 mm (10); 1000×750 mm (12)
• Dimensioni componenti: 200×200 mm (10); 250×250 mm (12)
• Copertura per confezione: 2,4 m² (5 elementi) 10; 3,75 m² (5 elementi) 12
• Compatibilità tubo: Ø10 mm (10); Ø12 mm (12)
• Distanza centro-centro: 100 mm (10); 125 mm (12)
• Rivestimenti compatibili: Piastrelle, legno (con livellante), laminato PVC (con livellante), moquette (con livellante)
• Certificazioni: CE, KOMO, MPA, SKZ
• Garanzia: 2 anni sugli elementi; 50 anni sul tubo

Dettagli tecnici

• Elementi SlimFit 10 L×W: 800 × 600 mm (4×3 componenti); componente 200 × 200 mm; superficie per elemento 0,48 m²; confezione 2,4 m² (5 elementi)
• Elementi SlimFit 12 L×W: 1000 × 750 mm (4×3 componenti); componente 250 × 250 mm; superficie per elemento 0,75 m²; confezione 3,75 m² (5 elementi)
• Altezza installazione sistema: 12 mm (10); 14 mm (12)
• Altezza totale di montaggio: approx. 15–20 mm (10); 17–22 mm (12)
• Distanza tubi centro-centro: 100 mm (10); 125 mm (12)
• Diametro punte consigliato: 5–6 mm; tasselli: 5–7 mm
