Sistema di fissaggio in polistirene espanso PSE TACKER

per solaioper interni

Panoramica

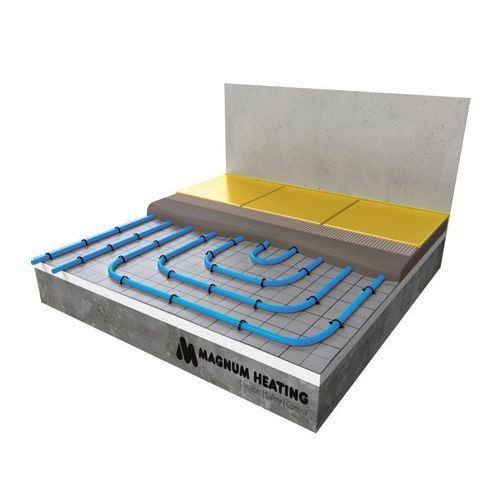

Il sistema Tacker comprende pannelli isolanti, pellicola a griglia e punti di fissaggio per un'installazione efficiente del riscaldamento a pavimento. I tubi vengono fissati direttamente su pannelli isolanti da 20, 30 o 50 mm con graffette Tacker, rendendo il sistema adatto a superfici estese. È necessario posare una striscia perimetrale contro tutte le pareti per consentire le dilatazioni del pavimento.

Pellicola a griglia Tacker
Per installazioni su isolante è disponibile la pellicola a griglia Tacker. La pellicola presenta una divisione rettangolare 10 cm x 10 cm e una rete interna 5 cm x 5 cm, permettendo varie interassi di posa dei tubi.

Graffette e pistola Tacker
Il sistema utilizza graffette plastiche Tacker (40 mm e 60 mm) che fissano i tubi direttamente ai pannelli isolanti. Le graffette vengono applicate con la pistola Tacker per un fissaggio rapido e affidabile.

Prodotti (codici articolo)
Art.nr. | Descrizione | m² | Dimensioni
W90102 | Pellicola Tacker con griglia | 50 m² | 50 m x 1 m
W90103 | Pannello isolante MAGNUM Tacker | 10 m² | Termico 20 mm
W90104 | Pannello isolante MAGNUM Tacker | 10 m² | Termico 30 mm
W99915 | Pannello isolante MAGNUM Tacker | 10 m² | Termico 50 mm
W90122 | Pannello isolante MAGNUM Tacker | 10 m² | Acustico 20 mm
W90123 | Pannello isolante MAGNUM Tacker | 10 m² | Acustico 30 mm

Art.nr. | Descrizione | Confezione
W90105 | Graffetta Tacker | 40 mm – 300 pz
W90106 | Graffetta Tacker | 60 mm – 300 pz

Art.nr. | Descrizione
W90107 | Pistola Tacker

Specifiche
Tipo di sistema | A acqua
Altezza del sistema | 20, 30 o 50 mm
Larghezza del sistema | 1000 mm
Altezza minima di posa | 5 cm sopra il tubo
Installazione | Galleggiante / Incollaggio
Zone umide | Sì
Pavimento in piastrelle | Sì
Legno | Sì
Laminato (PVC) | Sì
Tappeto | Sì
Certificazioni | DIN 13163, DIN 4108-10, classe materiale B2 (DIN 4102-B2)
Garanzia | 2 anni

Dettagli tecnici

• Dimensioni pannello (rotolo): 10000 x 1000 mm
• Spessori pannello: 20, 30 o 50 mm
• Resistenza termica: ca. 0,44 m²K/W (20 mm), 0,75 m²K/W (30 mm), 1,25 m²K/W (50 mm)
• Carico massimo: 4 kPa (kN/m²)
• Miglioramento rumore da calpestio: 28 dB o 29 dB
• Conduttività termica nominale (DIN 4108-4): 0,045 W/mK
• Opzioni graffette: 40 mm e 60 mm (confezioni da 300); graffette 38 mm adatte a tubi Ø 14–20 mm
• Dimensioni pistola Tacker: 800 x 140 x 70 mm
