Riscaldamento a pavimento ad acqua calda DRYFLOOR

residenzialeper pavimenti laminaticon pannelli in polistirene espanso

Panoramica del prodotto

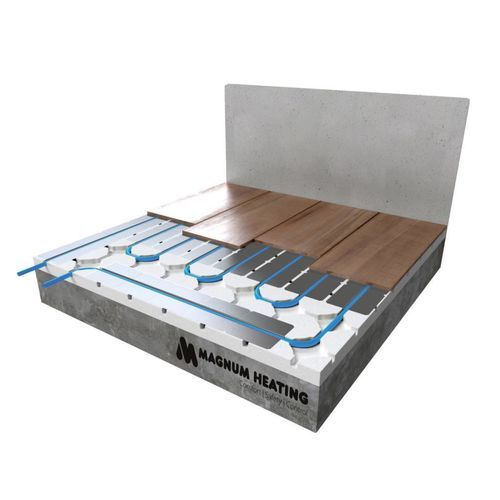

Il sistema MAGNUM DryFloor consente l'installazione di riscaldamento a pavimento in costruzione a secco quando l'altezza di costruzione è limitata o i sottofondi sono meno portanti (es. sottofondi in legno). Il sistema è costituito da pannelli isolanti EPS profilati sui quali si posizionano profili Omega in alluminio per la distribuzione del calore e l'alloggiamento del tubo.

Caratteristiche principali

• Altezza del sistema: 25 mm (costruzione a secco)
• I profili Omega in alluminio distribuiscono il calore sulla superficie del pavimento; conducibilità termica: 80 W/mK
• Tempo di reazione termica più rapido rispetto ai sistemi tradizionali in massetto
• Diametro tubo raccomandato con i pannelli isolanti: 14 mm
• Circa 8 profili in alluminio necessari per m² (regola empirica)
• Il sottofondo deve essere stabile, livellato e pulito prima dell'installazione

Varianti / Articoli
Art.nr. | Descrizione | m² | Dimensioni
W62075 | MAGNUM DryFloor 25 mm | 7,5 m² | 100 x 75 cm
W62901 | Profilo Omega in alluminio 14 mm | | 1000 x 120 x 0,4 mm

Tubi (esempi)
Art.nr. | Descrizione | m | Dimensioni
W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm

Accessori
Art.nr. | Descrizione | Dimensioni
W90014 | Adattatore / connessione Euroconus | 14 x 2 x 3/4” mm

Specifiche (sintesi)

• Tipo di sistema: Riscaldamento a pavimento idraulico (costruzione a secco)
• Altezza del sistema: 25 mm
• Altezza minima di installazione: 25 mm
• Larghezza del sistema: da 20 cm
• Installazione: Galleggiante
• Potenza: Variabile
• Adatto per ambienti umidi: Sì
• Pavimenti in piastrelle: Adatto (in combinazione con Fermacell min. 12 mm)
• Legno: Adatto
• Laminato (PVC): Adatto (in combinazione con Fermacell min. 12 mm)
• Tappeto: Adatto (in combinazione con Fermacell min. 12 mm)
• Certificazione: CE
• Garanzia: 2 anni (pannelli e profili); tubi: fino a 50 anni

Garanzia

• Pannelli isolanti e profili MAGNUM: 2 anni
• Tubo MAGNUM: 50 anni (i primi 10 anni con copertura per danni consequenziali)

Dettagli tecnici
Pannelli isolanti EPS

• Area utile per pannello: 0,75 m² (1000 x 750 mm)
• Pezzi per imballo: 10 pannelli (7,5 m²)
• Spessore nominale: 25 mm
• Interasse tubi (riscaldamento principale): 125 mm
• Lunghezza massima per circuito: 100 m
• Conducibilità termica (DIN V 4108‑10): 0,035 W/mK
• Resistenza termica: 0,71 m²K/W
• Sforzo di compressione (10 %): 150 kPa
• Carico di trazione: 60 kPa
• Temperatura di deformazione termica: fino a 80 °C
• Comportamento al fuoco (EN 13501): Classe E
• Classe del materiale da costruzione (DIN 4102): B1
• Materiale: Schiuma rigida di polistirene EPS (senza CFC)
• Norme: EN 13163, DIN V 4108‑10

Profili Omega in alluminio

• Dimensioni per profilo: 1000 x 120 x 0,4 mm
• Conducibilità termica: 80 W/mK
• Numero approssimativo richiesto: 8 profili per m²

Specifiche tecniche (sintesi)

• Nome prodotto: MAGNUM DryFloor
• Altezza del sistema: 25 mm
• Tipo di sistema: Riscaldamento a pavimento idraulico, costruzione a secco
• Dimensione pannello isolante: 100 x 75 cm (area utile 0,75 m²)
• Profili: Profili Omega in alluminio (1000 x 120 x 0,4 mm)
• Diametro tubo consigliato: 14 mm
• Interasse tubi: 125 mm
• Lunghezza massima per circuito: 100 m
• Certificazione: CE
• Garanzia: Pannelli & profili 2 anni; tubi fino a 50 anni (i primi 10 anni con copertura per danni consequenziali)
