Collettore a bassa temperatura E32

resistente alla corrosione

Descrizione

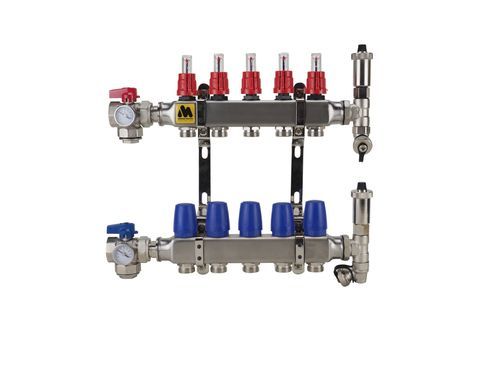

Collettore MAGNUM Premium E32 INOX Open LT indicato per basse e alte temperature. Realizzato in acciaio inossidabile 4301 (AISI304). Applicabile sia al riscaldamento principale che di supporto. Gruppi indipendenti con valvola di chiusura e attacchi eurocono 3/4". Include: 1 portataometro per gruppo, 2 sfiati, 2 termometri, staffe di fissaggio, viti e tasselli.

Modelli (Art.nr. / Descrizione / Dimensioni)
E32002 | Collettore MAGNUM Premium E32 INOX Open LT 2G | 240 x 365 x 100 mm
E32003 | Collettore MAGNUM Premium E32 INOX Open LT 3G | 320 x 365 x 100 mm
E32004 | Collettore MAGNUM Premium E32 INOX Open LT 4G | 350 x 365 x 100 mm
E32005 | Collettore MAGNUM Premium E32 INOX Open LT 5G | 420 x 365 x 100 mm
E32006 | Collettore MAGNUM Premium E32 INOX Open LT 6G | 470 x 365 x 100 mm
E32007 | Collettore MAGNUM Premium E32 INOX Open LT 7G | 515 x 365 x 100 mm
E32008 | Collettore MAGNUM Premium E32 INOX Open LT 8G | 570 x 365 x 100 mm
E32009 | Collettore MAGNUM Premium E32 INOX Open LT 9G | 625 x 365 x 100 mm
E32010 | Collettore MAGNUM Premium E32 INOX Open LT 10G | 680 x 365 x 100 mm
E32011 | Collettore MAGNUM Premium E32 INOX Open LT 11G | 735 x 365 x 100 mm
E32012 | Collettore MAGNUM Premium E32 INOX Open LT 12G | 790 x 365 x 100 mm
E32013 | Collettore MAGNUM Premium E32 INOX Open LT 13G | 845 x 365 x 100 mm
E32014 | Collettore MAGNUM Premium E32 INOX Open LT 14G | 900 x 365 x 100 mm
E32015 | Collettore MAGNUM Premium E32 INOX Open LT 15G | 955 x 365 x 100 mm

Fonte di energia adatta
Caldaia | V
Pompa di calore | V
Energia solare (con vaso d'inerzia) | V
Stufa a pellet | V
Riscaldamento centralizzato | V

Caratteristiche
Valvola di chiusura in mandata: V
Termostato in mandata: V
Pompa: X
Portataometro: V
Termometro sul ritorno: V
Manometro: V
Sfiato: V
Valvola di ritorno: V
Valvola RTL sul ritorno: X
Quantità di miscela nella valvola di controllo: X
Valvola di non ritorno tra ritorno e mandata: X
Ispezione: CE

Dettagli tecnici

• Il corpo del collettore è realizzato in acciaio inossidabile 4301 (AISI304).
• Gruppo valvole termostatiche M30X 1.5 per attuatori MAGNUM.
• Gruppi con portataometro professionale con campo 0–2,5 L/min.
• Collegamenti di gruppo per eurocono 3/4".
• Collegamento circuito primario 1" bloccabile tramite valvole a sfera con termometro.
• Il collettore include il sistema di ancoraggio (supporti, viti e tasselli).
• Collettore testato a 6 bar; include test di pressione, manuale di istruzioni e garanzia.
• Contenuto imballo: Rapporto di montaggio; Istruzioni di installazione; Scheda garanzia; MAGNUM Premium E32 INOX Open LT.
• Garanzia: 10 anni sul corpo del collettore e 2 anni sugli accessori.

Caratteristiche / Specifiche tecniche

• Materiale corpo: Acciaio inossidabile 4301 (AISI304).
• Valvole termostatiche M30X 1.5 compatibili con attuatori MAGNUM.
• Portataometro professionale per gruppo (0–2,5 L/min).
• Collegamenti di gruppo: eurocono 3/4".
• Collegamento primario: 1" con valvole a sfera e termometro.
• Pressione di prova: 6 bar; include test di pressione e documentazione.
• Include sfiati, termometri, staffe di ancoraggio e ferramenta di montaggio.
