Collettore resistente alla corrosione PREMIUM

Panoramica

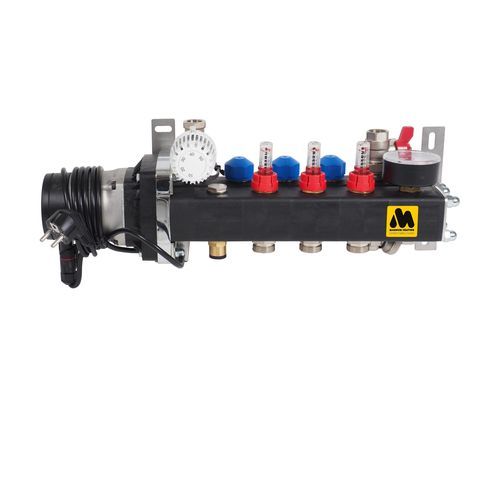

Il collettore MAGNUM Premium Composite è un'unità di distribuzione idraulica compatta e modulare per impianti di riscaldamento e raffreddamento. Gli elementi singoli sono in poliammide rinforzata con fibra di vetro e vengono assemblati con aste filettate. La costruzione a doppia parete assicura isolamento termico e riduce la condensazione sul collettore.

Modelli / Dimensioni
Art.nr. — Descrizione — Dimensioni
W51001 — Collettore MAGNUM Premium Composite 1 gruppo — 390 x 200 x 170 mm
W51002 — Collettore MAGNUM Premium Composite 2 gruppi — 445 x 200 x 170 mm
W51003 — Collettore MAGNUM Premium Composite 3 gruppi — 500 x 200 x 170 mm
W51004 — Collettore MAGNUM Premium Composite 4 gruppi — 555 x 200 x 170 mm
W51005 — Collettore MAGNUM Premium Composite 5 gruppi — 610 x 200 x 170 mm
W51006 — Collettore MAGNUM Premium Composite 6 gruppi — 665 x 200 x 170 mm
W51007 — Collettore MAGNUM Premium Composite 7 gruppi — 720 x 200 x 170 mm
W51008 — Collettore MAGNUM Premium Composite 8 gruppi — 775 x 200 x 170 mm
W51009 — Collettore MAGNUM Premium Composite 9 gruppi — 830 x 200 x 170 mm
W51010 — Collettore MAGNUM Premium Composite 10 gruppi — 885 x 200 x 170 mm
W51011 — Collettore MAGNUM Premium Composite 11 gruppi — 940 x 200 x 170 mm
W51012 — Collettore MAGNUM Premium Composite 12 gruppi — 995 x 200 x 170 mm
W51013 — Collettore MAGNUM Premium Composite 13 gruppi — 1050 x 200 x 170 mm
W51014 — Collettore MAGNUM Premium Composite 14 gruppi — 1105 x 200 x 170 mm
W51015 — Collettore MAGNUM Premium Composite 15 gruppi — 1160 x 200 x 170 mm

Applicazione

• Caldaia a gasolio/gas per riscaldamento centrale — Sì
• Pompa di calore — No
• Solare termico (con accumulo) — Sì
• Stufa a pellet — Sì
• Teleriscaldamento — Sì (su richiesta)

Specifiche (funzioni presenti)

• Valvola in mandata — Sì
• Termostato in mandata — Sì
• Pompa — Sì
• Contalitri — Sì
• Termometro — Sì
• Manometro — Sì
• Sfiato aria — Sì
• Valvola in ritorno — Sì
• Valvola RTL in ritorno — No
• Valvola di miscelazione nel controllo — No
• Valvola di intercettazione tra mandata e ritorno — No
• Controllo — CE

Dettagli tecnici

• Fornito di serie con pompa ad alta efficienza Grundfos A-Label.
• Valvole termostatiche di gruppo M30x1,5 compatibili con attuatori MAGNUM.
• Raccordi di gruppo compatibili con Eurocone ¾.
• I gruppi sono dotati di contalitri professionali con intervallo 0–2,5 L/min.
• Collegamento primario ½ (da 8 gruppi ¾).
• Dotato di termometro, sfiato aria, valvola di sicurezza massima e rubinetto di riempimento.
• Valvola predisposta termostaticamente ½ (da 8 gruppi ¾).
• Manopola termostato con cappuccio su tubo di immersione.
• Contalitri: Camflux 2.5 L/m - ½.
• Manotermometro 60 mm assiale incl. DB.
• Sfiato aria ½.
• Valvola a sfera ½ in due parti blu (da 8 gruppi ¾).

Metodo di installazione
La temperatura dell'acqua si regola tramite una testina termostatica. Il collettore è dotato di un dispositivo di sicurezza massimo per evitare l'immissione di acqua troppo calda nel pavimento radiante.

Contenuto della confezione

• Rapporto di prova di pressione
• Istruzioni per l'installazione
• Certificato di garanzia
• Collettore MAGNUM Premium Composite

Garanzia
MAGNUM Premium Composite: 10 anni sul corpo, 2 anni sulle valvole.
