Collettore resistente alla corrosione BASIC

Panoramica

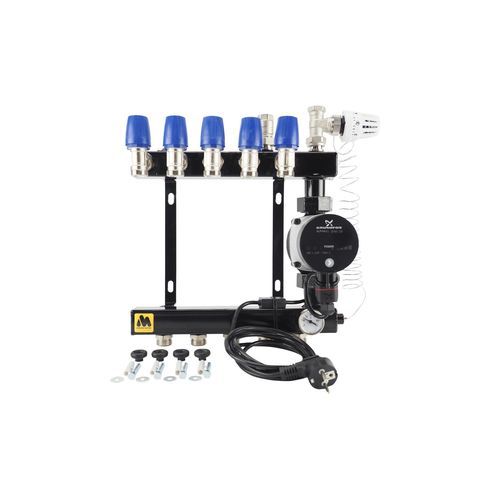

Il MAGNUM Basic Steel è un'unità di controllo semplice ma molto robusta, fornita di serie con una pompa ad alta efficienza energetica con etichetta A. Questa pompa è a pressione costante (modulante) e si regola quando i gruppi vengono chiusi dagli attuatori. Il collettore è idraulicamente neutro, il che significa che la pompa di questo collettore non influisce sul circuito primario. Il collettore è testato a 6 bar ed è fornito con rapporto di prova, istruzioni di installazione chiare e certificato di garanzia.

Varianti (Art.nr. | Descrizione | Dimensioni)
W40001 | MAGNUM Basic Steel 1 Group incl. A-Label Pump | 190 x 390 x 145 mm
W40002 | MAGNUM Basic Steel 2 Groups incl. A-Label Pump | 190 x 390 x 145 mm
W40003 | MAGNUM Basic Steel 3 Groups incl. A-Label Pump | 245 x 390 x 145 mm
W40004 | MAGNUM Basic Steel 4 Groups incl. A-Label Pump | 300 x 390 x 145 mm
W40005 | MAGNUM Basic Steel 5 Groups incl. A-Label Pump | 355 x 390 x 145 mm
W40006 | MAGNUM Basic Steel 6 Groups incl. A-Label Pump | 410 x 390 x 145 mm
W40007 | MAGNUM Basic Steel 7 Groups incl. A-Label Pump | 465 x 390 x 145 mm
W40008 | MAGNUM Basic Steel 8 Groups incl. A-Label Pump | 520 x 390 x 145 mm
W40009 | MAGNUM Basic Steel 9 Groups incl. A-Label Pump | 575 x 390 x 145 mm
W40010 | MAGNUM Basic Steel 10 Groups incl. A-Label Pump | 630 x 390 x 145 mm

Applicazione
Caldaia per riscaldamento centrale | V (adatto)
Bomba di calore | X (non adatto)
Solare termico (con accumulo) | X (non adatto)
Stufa a pellet | X (non adatto)
Riscaldamento centralizzato | X (non adatto)

Specifiche (tabella funzioni)
Valvola in mandata | V (inclusa)
Termostato in mandata | V (incluso)
Pompa | V (inclusa, classe A)
Contalitri | X (non incluso)
Termometro | V (incluso)
Manometro | X (non incluso)
Sfiato aria | V (incluso)
Valvola al ritorno | V (inclusa)
Valvola RTL al ritorno | X (non inclusa)
Quantità di miscelazione nella valvola di controllo | X (non inclusa)
Valvola di arresto tra mandata e ritorno | X (non inclusa)
Certificazione | CE

Dettagli tecnici

• Il corpo di questo collettore è zincato e verniciato a polvere con finitura nera RAL 9011
• Dotato di manopola del termostato, termometro, dispositivo di sicurezza massima e sfiato aria
• Dotato di serie di una pompa ad alta efficienza energetica classe A
• Valvole termostatiche di gruppo a doppia regolazione compatibili con attuatori MAGNUM
• Connessioni di gruppo adatte a Euroconus 3/4"
• Connessione primaria 1/2" (da 8 gruppi 3/4")
• Il distributore è fornito con materiale di montaggio di serie
• Valvola predisposta per termostato
• Manopola termostatica con valvola a cappuccio nel tubo di immersione
• Termometro bimetallico incl. tubo di immersione
• Sfiato aria 1/2"
• Valvola a sfera 1/2" 2 pezzi blu

Contenuto della confezione

• Rapporto di prova
• Istruzioni di installazione
• Certificato di garanzia
• Unità MAGNUM Basic Steel

Garanzia
MAGNUM Basic Steel: 5 anni per il corpo, 2 anni per gli accessori.

Caratteristiche / specifiche tecniche

• Nome modello: MAGNUM Basic Steel
• Materiale e finitura del corpo: corpo zincato, verniciatura epossidica nera RAL 9011
• Pompa: efficiente, classe A, pressione costante (modulante)
• Comportamento idraulico: collettore idraulicamente neutro
• Prova di pressione: 6 bar (fornito con rapporto di prova)
• Connessioni di gruppo: adatte a Euroconus 3/4"
• Connessione primaria: 1/2" (3/4" da 8 gruppi)
• Strumentazione inclusa: manopola del termostato, termometro, sfiato aria, dispositivo di sicurezza massima
• Montaggio: fornito con materiale di fissaggio
• Certificazioni: CE
