Sistema di fissaggio in polistirene espanso PSE MAGNUM

per solaioper interni

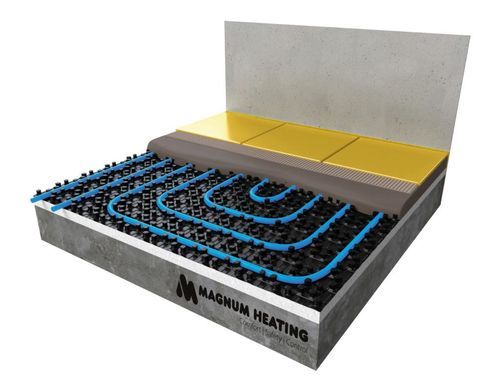

Pannello bugnato MAGNUM
I pannelli bugnati sono progettati specificamente per semplificare la preparazione del pavimento nell'installazione dei tubi di riscaldamento, riducendo notevolmente i tempi di posa. Inoltre consentono di fissare i tubi in modo rapido e semplice. Disponibili come pannelli in EPS rigidi plastificati e termoformati, termici e acustici, in diversi spessori.

Pannello bugnato – Termico – Passo 75 mm
Art.nr. | Codice EAN | Descrizione | Misure (m) | Pz/conf.
W99904 | 5414305789112 | Pannello bugnato 17 mm / 46 mm | 1,35 x 0,75 | 14 pz
W99905 | 5414305789129 | Pannello bugnato 31 mm / 60 mm | 1,35 x 0,75 | 10 pz

Pannello bugnato rigido – Termico – Passo 50 mm
Art.nr. | Codice EAN | Descrizione | Misure (m) | Pz/conf.
W99880 | 8718531999725 | Pannello bugnato rigido 8 mm / 30 mm | 1,40 x 0,80 | 17 pz
W99885 | 8718531999732 | Pannello bugnato rigido 10 mm / 32 mm | 1,40 x 0,80 | 16 pz
W99901 | 5414305789082 | Pannello bugnato rigido 17 mm / 39 mm | 1,40 x 0,80 | 11 pz
W99850 | 8436611650600 | Pannello bugnato rigido 21 mm / 43 mm | 1,40 x 0,80 | 10 pz
W99855 | 8436611650655 | Pannello bugnato rigido 27 mm / 49 mm normativa 2022 | 1,40 x 0,80 | 9 pz
W99860 | 8436611650662 | Pannello bugnato rigido 44 mm / 66 mm normativa 2022 | 1,40 x 0,80 | 6 pz

Pannello bugnato – Termico/Acustico – Passo 75 mm
Art.nr. | Codice EAN | Descrizione | Misure (m) | Pz/conf.
W99940 | 8718531999787 | Pannello bugnato acustico 21-50+10 mm / 60 mm | 1,35 x 0,75 | 10 pz
W99941 | 8718531999794 | Pannello bugnato acustico 21-50+20 mm / 70 mm | 1,35 x 0,75 | 8 pz
W99942 | 8718531999800 | Pannello bugnato acustico 31-60+10 mm / 70 mm | 1,35 x 0,75 | 8 pz
W99943 | 8718531999817 | Pannello bugnato acustico 31-60+20 mm / 80 mm | 1,35 x 0,75 | 7 pz

Pannello bugnato rigido – Termico/Acustico – Passo 50 mm
Art.nr. | Codice EAN | Descrizione | Misure (m) | Pz/conf.
W99944 | 8718531999824 | Pannello bugnato rigido acustico 18-40+10 mm / 50 mm | 1,40 x 0,80 | 9 pz
W99945 | 8718531999831 | Pannello bugnato rigido acustico 26-48+10 mm / 58 mm | 1,40 x 0,80 | 7 pz
W99946 | 8718531999848 | Pannello bugnato rigido acustico 33-55+10 mm / 65 mm | 1,40 x 0,80 | 6 pz
W99947 | 8718531999855 | Pannello bugnato rigido acustico 18-40+20 mm / 60 mm | 1,40 x 0,80 | 8 pz
W99948 | 8718531999862 | Pannello bugnato rigido acustico 26-48+20 mm / 68 mm | 1,40 x 0,80 | 6 pz
W99949 | 8718531999879 | Pannello bugnato rigido acustico 33-55+20 mm / 75 mm | 1,40 x 0,80 | 5 pz
W99960 | 8436611650679 | Pannello bugnato rigido grafite 23 mm / 45 mm normativa 2022 | 1,40 x 0,80 | 10 pz
W99965 | 8436611650686 | Pannello bugnato rigido grafite 38 mm / 60 mm normativa 2022 | 1,40 x 0,80 | 7 pz

Caratteristiche
Tipo di sistema | Idraulico
Altezza del sistema | da 8 a 80 mm
Passo | 50 mm e 75 mm
Altezza min. di installazione | 5 cm sopra il tubo
Installazione | Pavimento finito
Adatto ad ambienti umidi | Sì
Piastrelle | Sì
Legno | Sì
Laminato (PVC) | Sì
Moquette | Sì
Garanzia | 2 anni

Dettagli tecnici
Il pannello bugnato termoformato MAGNUM è un pannello in polistirene espanso autoestinguente (EPS-AU) ad alta densità con termoformatura rigida, utilizzato nell'installazione dei sistemi di riscaldamento a pavimento.
L'EPS ad alta densità conferisce al pannello un elevato isolamento termico, evitando la dispersione di calore attraverso il solaio.
La finitura termoformata è rigida e impermeabile, impedisce la dispersione di calore tramite vapore e aumenta la resistenza meccanica del pannello.
È stampato con incastro maschio-femmina sui 4 lati tramite la plastica termoformata, per una posa semplice ed evitando ponti termici.
Dichiarazione di prestazione obbligatoria per tutti i materiali isolanti utilizzati in edilizia, conforme alla norma UNE EN 13163 per l'isolamento termico.
Certificato di prodotto rilasciato da AENOR, conforme alla norma UNE EN 13163 per l'isolamento termico.

Vantaggi
– Grazie all'isolamento termico si evita la dispersione di calore attraverso il solaio, aumentando il comfort e riducendo i consumi energetici.
– Il disegno delle bugne permette di fissare i tubi molto rapidamente, senza clips o accessori.
– Posa semplice grazie a un materiale leggero e molto maneggevole.
– La termoformatura rigida conferisce un'elevata resistenza meccanica, sopportando perfettamente il calpestio durante l'installazione.
– Adatto per tubi da 14 a 16 mm di diametro.
– Progettato appositamente per soddisfare i requisiti del Codice Tecnico dell'Edilizia spagnolo (CTE).
– Conforme ai requisiti della marcatura CE.
– Passo tubo: 50 o 75 mm
– Dimensioni totali del pannello: 1400 x 800 o 1350 x 750 mm
