Riscaldamento a pavimento elettrico 100305

residenzialecommercialeper solaio in calcestruzzo

Panoramica prodotto

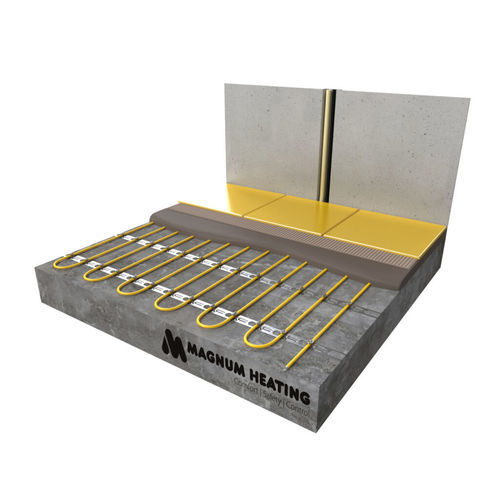

Il MAGNUM Cable è un cavo riscaldante elettrico progettato per l'installazione in massetti cementizi. La distanza tra i cavi determina la potenza per m², consentendo potenze maggiori per risposte più rapide e temperature superficiali più elevate o potenze inferiori per temperature costanti/basse. Il cavo è flessibile per una posa agevole e può essere fissato su MAGNUM Isorol o pannelli scanalati con nastro di alluminio o su rete elettrosaldata con fascette. Sono disponibili strisce distanziatrici per il montaggio diretto a pavimento.

Metodi di installazione
Sono disponibili due versioni di potenza lineare: 10 W/m e 17 W/m. I cavi 10 W/m sono forniti in potenze totali da 100 a 1900 W, adatti ad aree di circa 1–20 m². I cavi 17 W/m sono forniti in potenze totali da 300 a 3300 W, adatti ad aree di circa 2–30 m². Il cavo è chiuso a loop in estremità, quindi l'alimentazione è su un solo lato; questa connessione cieca unica elimina la necessità di ritorno al termostato. MAGNUM Cable non è adatto per calcestruzzo leggero.

Note aggiuntive
Un termostato WiFi avanzato compensa il tempo di riscaldamento in modo che il pavimento raggiunga la temperatura richiesta al momento opportuno. L'assenza di radiatori a parete offre libertà di arredamento dove è possibile il riscaldamento principale.

Esempi di calcolo della distanza del cavo
Per calcolare l'interasse: dividere l'area libera (m²) per la potenza totale del cavo (W) e moltiplicare il risultato per la potenza lineare (10 o 17 W/m). Le prime due cifre dopo la virgola indicano l'interasse in centimetri.

Esempi:
500 W su 3 m² → (3 ÷ 500) × 17 = 0,102 → interasse 10 cm
1000 W su 7 m² → (7 ÷ 1000) × 17 = 0,119 → interasse 11–12 cm

Contenuto della confezione

• Cavo riscaldante
• Fascia di fissaggio
• Tubo flessibile per sonda pavimento
• Istruzioni di installazione

MAGNUM Cable 17 (Set) — selezione

• Art.nr. 100305 / 110305 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 100505 / 110505 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 100705 / 110705 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 101005 / 111005 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 101255 / 111255 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 101705 / 111705 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 102105 / 112105 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 102605 / 112605 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 102905 / 112905 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 103305 / 113305 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 17 W/m (Singolo)

• Art.nr. 120300 — 17,6 m — 300 W — 1,3 A — 177 Ω
• Art.nr. 120500 — 29,4 m — 500 W — 2,2 A — 109 Ω
• Art.nr. 120700 — 41,2 m — 700 W — 3,0 A — 76 Ω
• Art.nr. 121000 — 58,8 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121250 — 73,5 m — 1250 W — 5,5 A — 42 Ω
• Art.nr. 121700 — 100,0 m — 1700 W — 7,4 A — 31 Ω
• Art.nr. 122100 — 123,5 m — 2100 W — 9,0 A — 25 Ω
• Art.nr. 122600 — 152,9 m — 2600 W — 11,3 A — 20 Ω
• Art.nr. 122900 — 170,6 m — 2900 W — 12,8 A — 18 Ω
• Art.nr. 123200 — 194,1 m — 3300 W — 14,3 A — 16 Ω

MAGNUM Cable 10 W/m (Singolo)

• Art.nr. 120107 — 10 m — 100 W — 0,4 A — 529 Ω
• Art.nr. 120207 — 20 m — 200 W — 0,9 A — 264 Ω
• Art.nr. 120307 — 30 m — 300 W — 1,3 A — 176 Ω
• Art.nr. 120407 — 40 m — 400 W — 1,7 A — 132 Ω
• Art.nr. 120507 — 50 m — 500 W — 2,2 A — 106 Ω
• Art.nr. 120607 — 60 m — 600 W — 2,6 A — 88 Ω
• Art.nr. 120807 — 80 m — 800 W — 3,5 A — 66 Ω
• Art.nr. 121007 — 100 m — 1000 W — 4,3 A — 53 Ω
• Art.nr. 121207 — 120 m — 1200 W — 5,2 A — 44 Ω
• Art.nr. 121507 — 150 m — 1500 W — 6,5 A — 35 Ω
• Art.nr. 121907 — 190 m — 1900 W — 8,3 A — 28 Ω

Opzioni / accessori

• Art.nr. 720100 — MAGNUM Fibre stabilizzanti — Sacchetto 150 g
• Art.nr. 720150 — MAGNUM Nastro alluminio — Rotolo 10 m × 5 cm
• Art.nr. 720310 — MAGNUM Strisce distanziatrici — 10 m
• Art.nr. 720315 — MAGNUM Strisce distanziatrici — 15 m
• Art.nr. 720400 — MAGNUM Profili di bordo — Rotolo 10 m × 10 cm
• Art.nr. 720502 — MAGNUM Isorol — Rotolo 24 m², 3 mm

Specifiche (sommario)

• Tipo di sistema: Elettrico
• Altezza sistema: 7 mm
• Larghezza: Variabile
• Altezza minima di posa: 30 mm
• Installazione: Massetto
• Potenza lineare 17 W/m: 115–200 W/m²
• Potenza lineare 10 W/m: 60–115 W/m²
• Adatto per aree umide, piastrelle, legno, laminato (PVC), moquette: Approvato
• Omologazioni: NEMKO, CE
• Garanzia: A vita* (parte elettromeccanica)
