Riscaldamento a pavimento elettrico 442001

residenzialeper uso domesticoper solaio in calcestruzzo

Panoramica

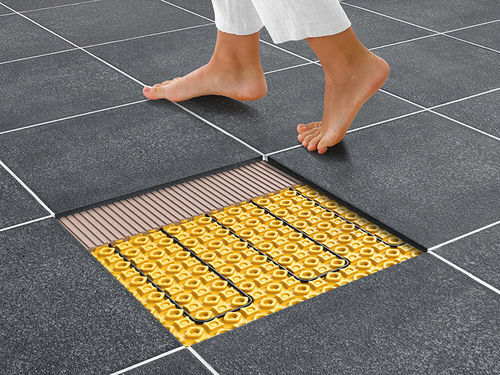

Il concetto di disaccoppiamento MAGNUM abbina una membrana di disaccoppiamento sottile (MDM) a un cavo riscaldante elettrico (MDC) per fornire un riscaldamento del pavimento uniforme e preciso, isolando la finitura dalle dilatazioni del sottofondo. Il sistema protegge le finiture dall'umidità e impedisce che crepe del sottofondo si trasmettano allo strato di piastrelle. L'altezza complessiva ridotta lo rende adatto a nuove costruzioni e ristrutturazioni con limiti di spessore.

Kit completi
Forniti in kit da 1,5 a 7,5 m² con termostato Wi‑Fi MRC2 (bianco o nero) per una posa rapida, o come componenti singoli per installazioni su misura.

Tabella kit completi (Art.nr. con MRC2 bianco | Art.nr. con MRC2 nero | Set | Piastre | Potenza MDC | Riscaldato @150W | Riscaldato @113W)
442150 | 443150 | 1,5 m² | 2 piastre | 150 W | 1,0 m² | 1,3 m²
442225 | 443225 | 2,25 m² | 3 piastre | 225 W | 1,5 m² | 2,0 m²
442300 | 443300 | 3 m² | 4 piastre | 300 W | 2,0 m² | 2,6 m²
442375 | 443375 | 3,75 m² | 5 piastre | 375 W | 2,5 m² | 3,3 m²
442450 | 443450 | 4,5 m² | 6 piastre | 450 W | 3,0 m² | 4,0 m²
442525 | 443525 | 5,25 m² | 7 piastre | 525 W | 3,5 m² | 4,6 m²
442600 | 443600 | 6 m² | 8 piastre | 600 W | 4,0 m² | 5,3 m²
442675 | 443675 | 6,75 m² | 9 piastre | 675 W | 4,5 m² | 6,0 m²
442750 | 443750 | 7,5 m² | 10 piastre | 750 W | 5,0 m² | 6,6 m²

Componenti singoli
Membrana di disaccoppiamento MAGNUM (MDM)
442001 | MDM 3 m² – 4 piastre 100 x 75 cm
442000 | MDM 5 m² – Rotolo 100 x 500 cm

Cavo di disaccoppiamento MAGNUM (MDC) — (Art.nr. | Potenza | Riscaldato @150W/m² | Riscaldato @113W/m²)
110150 | 150 W | 1 m² | 1,3 m²
110225 | 225 W | 1,5 m² | 2 m²
110300 | 300 W | 2 m² | 2,6 m²
110375 | 375 W | 2,5 m² | 3,3 m²
110450 | 450 W | 3 m² | 4 m²
110525 | 525 W | 3,5 m² | 4,6 m²
110600 | 600 W | 4 m² | 5,3 m²
110675 | 675 W | 4,5 m² | 6 m²
110750 | 750 W | 5 m² | 6,6 m²
110900 | 900 W | 6 m² | 9 m²
111050 | 1050 W | 7 m² | 9,2 m²
111200 | 1200 W | 8 m² | 10,6 m²
111500 | 1500 W | 10 m² | 13,2 m²
111800 | 1800 W | 12 m² | 15,9 m²
112250 | 2250 W | 15 m² | 19,9 m²

Installazione semplice

• Il cavo MAGNUM (MDC) si aggancia nei canali della membrana e viene immediatamente incorporato con colla per piastrelle o massetto autolivellante per un trasferimento termico efficiente.
• Le membrane di disaccoppiamento sono indicate su sottofondi solidi, piani e livellati (legno, calcestruzzo) e riducono il rischio di danneggiamento delle piastrelle dovuto a movimenti strutturali o piccole irregolarità.

Potenza variabile
Il sistema consente potenze variabili in funzione della distanza del cavo (gamma tipica 150 W/m² fino a 113 W/m²), permettendo di specificare la densità termica per ambiente e migliorare l'efficienza energetica.

Specifiche (sommario)
Tipo di sistema | Elettrico
Altezza sistema | 5,5 mm
Piastra membrana | 1000 x 750 mm
Rotolo membrana | 5000 x 1000 mm
Installazione | Autolivellante / Colla per piastrelle
Potenza | selezionabile 125 o 150 W/m² (variabile secondo distanza)
Adatto per aree umide | Sì
Finiture compatibili | Piastrelle; Legno (con autolivellante); Laminato PVC (con autolivellante); Moquette (con autolivellante)
Certificazione | CE
Garanzia | 10 anni (prestazione elettrica del cavo)

Dettagli tecnici (punti chiave)

• Alimentazione: 230 V, 50 Hz
• Consumo lineare: 11,3 W/m
• Conduttore riscaldante: Conduttore massiccio
• Isolamento: FEP, spess. 0,30 mm (nom.)
• Filo di terra: Multiconduttore in rame stagnato con terminali placcati oro
• Guaina esterna: PVC ad alta temperatura (105 °C)
• Diametro cavo: 4,5 mm (max.)

Caratteristiche / specifiche tecniche

• Tipo di sistema: Elettrico
• Altezza sistema: 5,5 mm
• Piastra membrana: 1000 x 750 mm
• Rotolo membrana: 5000 x 1000 mm
• Installazione: Autolivellante o colla per piastrelle
• Potenza: selezionabile 125 o 150 W/m² (variabile in funzione della distanza)
• Adatto per aree umide: Sì
• Finiture: Piastrelle; Legno, Laminato PVC, Moquette (con autolivellante)
• Alimentazione: 230 V, 50 Hz
• Consumo lineare: 11,3 W/m
• Conduttore riscaldante: Massiccio
• Isolamento: FEP (0,30 mm nominale)
• Filo di terra: Multiconduttore stagnato
• Guaina esterna: PVC alta temperatura (105 °C)
• Diametro cavo (max): 4,5 mm
• Certificazione: CE
• Garanzia: 10 anni sulla prestazione elettrica del cavo; 2 anni su termostato e sensore di pavimento
