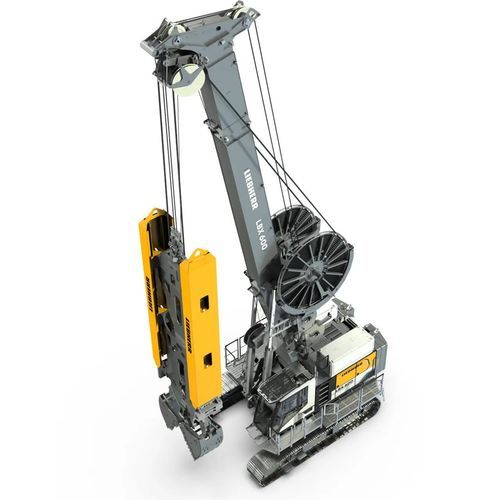

Perforatrice meccanica LBX 600 UNPLUGGED

elettricaper diaframmaper opere civili

Panoramica
La macchina portante LBX 600 unplugged è progettata per la costruzione di pareti diaframma (slurry wall) su cantieri urbani e sensibili al rumore. La versione alimentata a batteria non produce emissioni locali e consente l'uso in spazi ristretti. Il carro di base può essere trasportato come unità singola. Un sistema di braccio modulare a sezione scatolata permette tre configurazioni macchina e elevata flessibilità in cantiere. La LBX 600 può essere dotata di benne meccaniche o idrauliche e di utensili tipo scalpello.

Caratteristiche principali

• Ingombro compatto adatto a cantieri urbani e spazi limitati
• Azionamento elettrico a zero emissioni — nessun gas di scarico locale
• Funzionamento a batteria (unplugged); ricarica tramite alimentazione elettrica di cantiere convenzionale
• Opzione di funzionamento collegato alla rete (plugged-in): operare collegati o ricaricare in poche ore
• Sistema di braccio modulare a sezione scatolata con tre versioni e portata variabile
• Compatibile con benne idrauliche o meccaniche e utensili tipo scalpello
• Due argani a caduta libera per elevata forza di trazione in operazioni di benna e recupero
• Carro inferiore telescopico / profilo slim per facilitare trasporto e montaggio

Accessori (esempio)

• Benna per parete diaframma HSG 5-18 C/L — spessore parete: 500–1.800 mm
• HSG 5-18 C/L — apertura mascelle: 2.500–3.600 mm
• HSG 5-18 C/L — forza massima di chiusura sui denti: 594 kN

Applicazioni

• Realizzazione di pareti diaframma con benna a due valve per escavazione di pannelli in slurry wall

Dati tecnici (tabella)
Profondità di lavoro max. — 80 m
Peso max. della benna, piena — 30 t
Forza di trazione max. in modalità benna (doppio argano) — 450 kN
Forza di trazione max. in modalità recupero (doppio argano) — 600 kN
Azionamento — Elettrico (zero emission)
Potenza motore — 390 kW
Prestazione sistema — 390 kW
Trazione massima per cavo argano — 2 x 300 kN
Tempo di ricarica batteria — 5,0 h
Capacità batteria — 4 h
Larghezza min. di trasporto — 3.000 mm
Altezza min. di trasporto — 3.600 mm
Peso operativo — 72,5 t

Caratteristiche / specificazioni tecniche

• Profondità di lavoro massima: 80 m
• Peso max. della benna (piena): 30 t
• Forza di trazione max. in modalità benna (doppio argano): 450 kN
• Forza di trazione max. in modalità recupero (doppio argano): 600 kN
• Azionamento: elettrico (zero emission)
• Potenza motore: 390 kW
• Prestazione sistema: 390 kW
• Trazione massima per cavo argano: 2 x 300 kN
• Tempo di ricarica batteria: 5,0 h
• Autonomia batteria: 4 h
• Larghezza min. di trasporto: 3.000 mm
• Altezza min. di trasporto: 3.600 mm
• Peso operativo: 72,5 t
