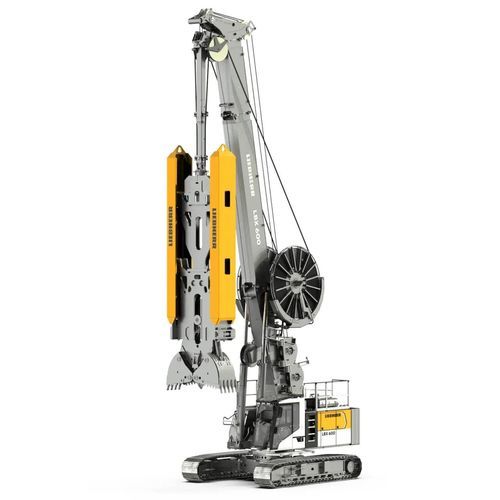

Perforatrice con motore diesel LBX 600

meccanicaper cantiere di costruzioneper pali di fondazione

Descrizione
La macchina portante per paratie diaframma soddisfa i requisiti dei cantieri urbani. Le dimensioni compatte consentono di operare in spazi ristretti. La macchina base può essere trasportata come unità completa. Un sistema di braccio modulare a cassone consente tre configurazioni della macchina e offre elevata flessibilità. La LBX 600 può essere dotata di benne meccaniche o idrauliche.

Caratteristiche principali

• Design compatto per cantieri urbani con spazio limitato
• Braccio modulare a cassone con tre versioni macchina
• Compatibile con benne (clamshell) meccaniche o idrauliche e scalpelli
• Due argani a caduta libera: 450 kN in modalità benna e 600 kN in modalità recupero
• Carrello telescopico e design snello per trasporto e messa in opera

Principali caratteristiche descritte

• Braccio modulare a cassone: flessibilità e diverse configurazioni
• Varie attrezzature: benne idrauliche/meccaniche, scalpello; compatibilità con più tipi di attacco
• Argani potenti a caduta libera: 450 kN (operazione benna) / 600 kN (recupero) in utilizzo a due argani
• Design compatto: dimensioni contenute e carro telescopico per trasporto e installazione

Attrezzature opzionali e sistemi digitali

• Assistente di verticalità: monitora le deviazioni tra paratia e benna e registra dati di produttività
• MyJobsite: raccolta, documentazione e analisi di dati di processo, macchina, cantiere e posizione
• PDE (Registrazione dati di processo): registra i dati macchina durante il funzionamento
• Sistema di posizionamento LIPOS: posizionamento preciso per perforazione e infissione
• Visualizzazione della pressione al suolo: calcola la pressione in tempo reale e la confronta con limiti di sicurezza
• Telecomando: semplifica le operazioni di carico per trasporto e montaggio

Applicazioni

• Realizzazione di paratie diaframma con benna (clamshell): scavo dei pannelli di paratia mediante benna a conchiglia

Dati tecnici (estratto)
Profondità di lavoro max.: 80 m
Peso max. benna piena: 30 t
Forza massima di trazione in modalità benna (due argani): 450 kN
Forza massima in modalità recupero (due argani): 600 kN
Azionamento: convenzionale (motore diesel)
Potenza motore: 320 kW
Trazione max. a fune argano: 2 x 300 kN
Larghezza trasporto min.: 3.000 mm
Altezza trasporto min.: 3.600 mm
Peso operativo: 64,5 - 72,4 t

Esempio attacco (Benna per paratie HSG 5-18 C/L)

• Spessore parete: 500 - 1.800 mm
• Apertura mascelle: 2.500 - 3.600 mm
• Forza massima di chiusura sui denti: 594 kN

Caratteristiche / specifiche tecniche

• Profondità di lavoro max.: 80 m
• Peso max. benna piena: 30 t
• Forza max. trazione (modalità benna, due argani): 450 kN
• Forza max. trazione (modalità recupero, due argani): 600 kN
• Azionamento: motore diesel convenzionale
• Potenza motore: 320 kW
• Trazione max. a fune argano: 2 x 300 kN
• Larghezza trasporto min.: 3.000 mm
• Altezza trasporto min.: 3.600 mm
• Peso operativo: 64,5 - 72,4 t
• Sistemi opzionali: Verticality Assistant, MyJobsite, PDE, LIPOS, Ground Pressure Visualization, telecomando
