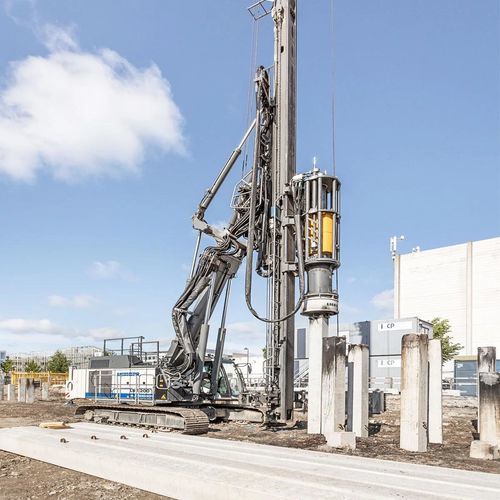

Perforatrice con motore diesel LRH 200

rotativafondo foroper cantiere di costruzione

Presentazione
La LRH 200 è un'unità combinata per battipalo e perforazione progettata per opere di fondazione. La cinematica del leader è particolarmente flessibile e consente grandi sbracci (fino a ≈8 m) e inclinazioni fino a 18° in tutte le direzioni. Il concetto di martello interno supporta una gamma di pesi di martello e masse di caduta, permettendo l'infissione per percussione di pali in calcestruzzo, acciaio o legno. In configurazione perforatrice la LRH 200 dispone di un potente azionamento per metodi single-pass (CFA, full displacement, DTH) ed è predisposta per miscelazione suolo. La struttura compatta è basata sulla piattaforma LB 30 e può essere trasportata con il leader montato per una rapida messa in servizio in cantiere.

Principali caratteristiche

• Cinematica del leader flessibile per elevati sbracci e inclinazioni fino a 18° in tutte le direzioni.
• Spostamento verticale del leader ±6,5 m (totale ≈13 m) per ampio regolamento in altezza nel punto di lavoro.
• Trasporto e rapido allestimento: macchina base e leader trasportabili in unico pezzo con connessioni idrauliche minimizzate.
• Concetto martello flessibile con pesi martello di base (~6.740–18.000 kg) e masse di caduta (3.000–10.000 kg).
• Azionamento perforazione ad alte prestazioni per Single‑Pass (CFA, full displacement, DTH) e capacità per soil mixing.
• Cabina operatore moderna con condizionamento, comandi ergonomici e visibilità ottimizzata.
• Propulsione diesel con impianto idraulico di bordo idoneo per numerosi accessori senza gruppi ausiliari esterni.

Applicazioni

• Infissione pali mediante percussione (martello idraulico), vibrazione e metodi correlati.
• Perforazione con elica continua (CFA) e perforazione full displacement.
• Perforazione down‑the‑hole (DTH).
• Soil mixing / miglioramento del terreno (miscelazione umida, cutter mixing).
• Pre‑foro e altri processi single‑pass.

Equipaggiamenti / accessori opzionali (esempi)

• Martelli idraulici (serie H) con masse di battuta variabili.
• Mixing drives (serie MA) per applicazioni di soil mixing.
• Rotary drives per pre‑foro e perforazione (serie BA/BAT).
• Automazione argano, riconoscimento attrezzature e sistemi di assistenza operatore.
• Soluzioni digitali: MyJobsite, PDE registrazione dati di processo, LIPOS posizionamento, LiDAT telematica.

Caratteristiche / specificazioni tecniche

• Peso operativo: 81,0 t
• Azionamento: Conventional (motore diesel)
• Potenza motore: 250 kW
• Trazione argano max.: 200 kN
• Forza di avanzamento max.: 200 kN
• Inclinazione leader: 1:3 (fino a ≈18°)
• Altezza max.: 29,2 m
• Lunghezza max. leader: 25,7 m
• Dispositivo di spostamento verticale: 6,5 m sopra/sotto il livello del terreno (totale ≈13 m)
• Lunghezza max. palo: 24,5 m
• Peso max. palo: 16 t
• Coppia max. (azionamento perforazione): 250 kNm
• Sbraccio max.: 7,8 m
• Peso martello base (min.): 6.740 kg
• Peso martello base (max.): 18.000 kg
• Massa di caduta min.: 3.000 kg
• Massa di caduta max.: 10.000 kg
• Preforo, profondità max.: 17,4 m
• Preforo, coppia max.: 35 kNm
• CFA, profondità max.: 34,5 m
• CFA, diametro max.: 1.000 mm
• Full displacement, diametro max.: 500 mm
• Full displacement, profondità max.: 35,2 m
• Soil Mixing, diametro max. miscelazione: 1.500 mm
• Soil Mixing, lunghezza utile max.: 34,3 m
• DTH, profondità max.: 25,2 m
• Larghezza trasporto min.: 3.490 mm
• Altezza trasporto min.: 3.400 mm
