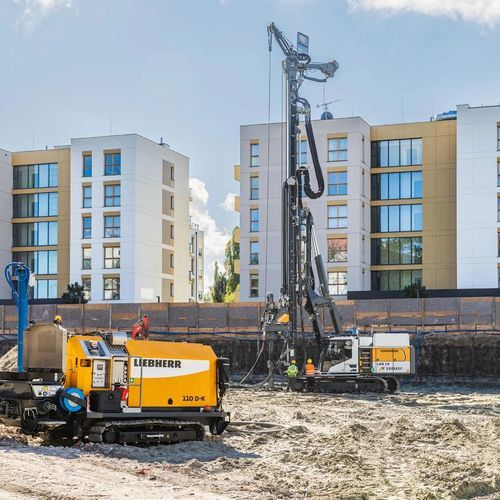

Perforatrice con motore diesel LRB 19

elettricameccanicarotativa

Presentazione
L'LRB 19 è una macchina leader per fondazioni profonde che unisce funzioni di battipalo e perforazione multi-metodo. Supporta perforazione Kelly, elica continua (CFA), full displacement, doppio rotore e soil mixing. La docking station idraulica consente rapidi cambi utensile con accoppiamento automatico delle connessioni idrauliche, meccaniche ed elettriche. La corsa del carrello è di 19 m e il motore eroga 450 kW per applicazioni di fondazione impegnative.

Caratteristiche principali

• Docking station con attacco rapido idraulico per cambi utensile rapidi senza attrezzi; accoppiamento automatico delle connessioni
• Guida tubi ottimizzata con slitta per eliminare interferenze durante l'uso
• Design compatto per trasporto come unità unica (anche con vibratore montato sul leader)
• Limitazione area di lavoro: monitoraggio continuo di campo di rotazione, sbraccio e altezza macchina con arresto automatico in zone limitate
• Proiettori LED disposti per migliorare la visibilità in cantiere
• Riconoscimento ostacoli per individuare elementi sotterranei e proteggere macchina e attrezzi

Punti salienti del prodotto

• Peso operativo: 53,0 t (una configurazione) o 48,2 - 50,7 t (altre configurazioni)
• Coppia max.: 180 kNm
• Trazione argano max.: 110 kN
• Forza di avanzamento max.: 250 kN
• Potenza motore: 450 kW
• Infissione con vibratore slim — lunghezza max. palo: 18,0 m

Applicazioni

• Perforazione Kelly per pali trivellati profondi
• Perforazione ad elica continua (CFA)
• Perforazione full displacement
• Perforazione doppio rotore
• Soil mixing e miglioramento del terreno
• Infissione con vibratore e con martello idraulico

Dati tecnici
Peso operativo: 53,0 t
Peso operativo (range): 48,2 - 50,7 t
Coppia max.: 180 kNm
Trazione argano max.: 110 kN
Forza di avanzamento max.: 250 kN
Potenza motore: 450 kW
Perforazione Kelly, profondità max.: 24,6 m
Perforazione Kelly, diametro max.: 2.800 mm
Perforazione CFA, profondità max.: 22,2 m
Perforazione CFA, diametro max.: 800 mm
Perforazione full displacement, profondità max.: 23,8 m
Perforazione full displacement, diametro max.: 600 mm
Perforazione doppio rotore, profondità max.: 16,0 m
Perforazione doppio rotore, diametro max.: 800 mm
Soil mixing, lunghezza utile max.: 24,0 m
Infissione con vibratore (design slim), lunghezza max. palo: 18,0 m
Infissione con martello idraulico, lunghezza max. palo: 15,5 m
Larghezza minima di trasporto: 3.000 mm
Altezza minima di trasporto: 3.270 mm
Soil mixing, diametro max. di miscelazione: 1.500 mm
