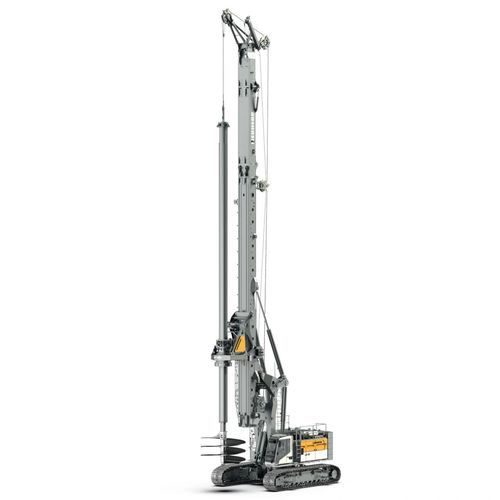

Perforatrice con motore diesel LB 55

rotativaa doppia testa rotantefondo foro

Panoramica
La LB 55 di Liebherr è una perforatrice rotante pesante progettata per opere di fondazione profonda. Supporta più metodi di perforazione — Kelly, elica continua (CFA), full displacement (FDD), doppia rotazione e perforazione DTH — e eroga un picco di coppia di 557 kNm con motore diesel da 565 kW, in un design modulare e compatto per trasporti efficienti e rapida messa in opera.

Caratteristiche principali

• Unità rotante ad elevata coppia (circa 550–557 kNm) adatta per applicazioni di fondazioni profonde impegnative.
• Supporto multi-metodo: Kelly, CFA, FDD, doppia rotazione, DTH, soil mixing e installazione di pareti in batteria/slurry walls.
• Zavorre e leader modulari per montaggio rapido e configurazioni flessibili.
• Argani potenti con montaggio elastico per prestazioni superiori e riduzione del rumore.
• Top leader progettato per diversi assi di perforazione per applicazioni versatili.
• Comfort operatore: climatizzazione moderna, visibilità ottimizzata, protezione acustica e sedile ortopedico riscaldato/raffreddato.

Vantaggi operativi e logistici

• Macchina base e leader con tubazioni idrauliche collegate possono essere trasportati come unità unica per ridurre i tempi di montaggio in cantiere.
• Sottocarro telescopico e cingoli lunghi garantiscono elevata stabilità in sito.
• Progettata per funzionamento continuo con idraulica a bordo efficiente e motore diesel per cicli di perforazione rapidi.

Equipaggiamenti opzionali e sistemi digitali/di assistenza

• Adattatore automatico per azionamento di tubi con bloccaggio/sbloccaggio remoto per movimentazione più sicura e rapida.
• Soluzioni digitali e tele-service (PDE per registrazione dati di processo, MyJobsite, LiDAT per telemetria e gestione flotta).
• Sistemi di assistenza: visualizzazione Kelly, visualizzazione della pressione a terra, Drilling Assistant, controllo remoto via cavo o radio, indicatore livello riempimento elica.
• Modalità Eco Silent e spegnimento automatico motore per ridurre consumi e rumorosità.
• Oscillatori per tubi e vari accessori azionabili dall'idraulica di bordo.

Applicazioni

• Perforazione Kelly
• Perforazione elica continua (CFA)
• Full displacement drilling (FDD)
• Perforazione doppia rotazione
• Perforazione down-the-hole (DTH)
• Soil mixing / miscelazione suolo
• Installazione di pareti slurry
• Infissione pali e miglioramento del terreno

Specifiche tecniche

• Peso operativo: 162,5 - 178,2 t
• Coppia max.: 557 kNm
• Forza di avanzamento max.: 560 kN
• Azionamento: motore diesel convenzionale
• Potenza motore: 565 kW
• Perforazione Kelly, profondità max.: 120,4 m
• Perforazione Kelly, diametro max.: 4.800 mm
• Perforazione CFA, profondità max.: 32,6 m
• Perforazione CFA, diametro max.: 1.200 mm
• FDD, profondità max.: 33,6 m
• FDD, diametro max.: 800 mm
• Doppia rotazione, profondità max.: 23,0 m
• Doppia rotazione, diametro max.: 900 mm
• Soil mixing, lunghezza utile max.: 33,0 m
• Soil mixing, diametro di miscelazione max.: 1.500 mm
• Larghezza minima di trasporto: 3.475 mm
• Altezza minima di trasporto: 3.505 mm
