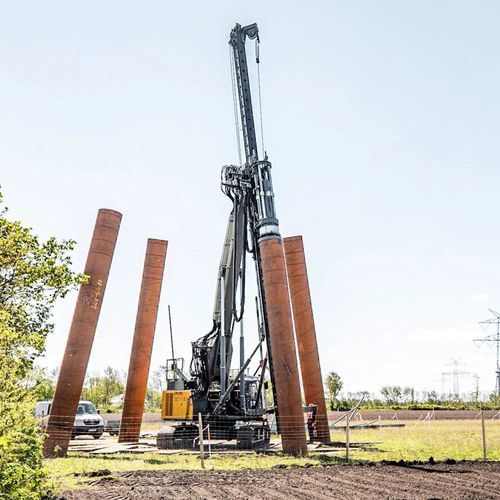

Battipalo per guardrail LRH 100.1

per cantieredieselidraulico

Descrizione
La battipalo LRH 100.1 è dotata di una cinematica del leader particolarmente flessibile che consente ampi sbracci e inclinazioni fino a 18° in tutte le direzioni. Dalla stessa posizione di lavoro è possibile installare un intero gruppo di pali senza riposizionare la macchina portante. Il concetto di martello flessibile consente l'utilizzo di diverse masse di caduta. La LRH 100.1 è adatta per pali in legno, calcestruzzo e acciaio e si basa sulla collaudata cellula base LB 25.

Caratteristiche principali

• Lunghezza max. palo: 19,5 m
• Peso max. palo: 8 t
• Inclinazione del leader: fino a 18° (1:3)
• Sbraccio (braccio): 8,7 m
• Dispositivo di scorrimento verticale: 4 m
• Peso martello base max.: 9.600 kg

Caratteristiche aggiuntive

• Facilità di trasporto e rapida messa in servizio: Trasportabile in un unico pezzo con il martello montato, riducendo i tempi di preparazione in cantiere.
• Grandi sbracci e inclinazioni: La cinematica del leader permette sbracci fino a 8 m e inclinazioni fino a 18° in tutte le direzioni.
• Accesso sicuro: Passerelle laterali, parapetti e scale integrati nel design e non rimovibili per il trasporto.
• Tecnologia di trazione potente: Motore diesel Liebherr e idraulica di bordo forniscono potenza sufficiente per lavori di fondazione profonda senza gruppo elettrogeno aggiuntivo.
• Controllo innovativo: Sistema di comando con diverse opzioni di programmazione e display a colori per dati macchina e assistenza.
• Elevata disponibilità di assistenza: Rete di assistenza internazionale e rapido approvvigionamento ricambi per alta disponibilità operativa.

Applicazioni

• Percussione con martello idraulico per pali in legno, calcestruzzo e acciaio.
• Installazione di file di pali da un'unica posizione, compresi pali inclinati e casi con grande sbraccio.
• Cantieri in cui trasportabilità e tempi di messa in servizio sono determinanti.

Dati tecnici

• Peso operativo: 71,3 t
• Azionamento: Conventional (diesel engine)
• Potenza motore: 250 kW
• Trazione a fune argano max.: 108 kN
• Forza di avanzamento max.: 80 kN
• Inclinazione leader: 1:3 (fino a 18°)
• Altezza max.: 24,0 m
• Lunghezza max. leader/palo: 19,5 m
• Dispositivo abbassamento leader: 4 m
• Peso max. palo: 8 t
• Sbraccio max.: 8,7 m
• Peso martello: 6.600–9.600 kg
• Peso cadente: 3.000–6.000 kg
• Pre-foratura profondità max.: 12,0 m
• Pre-foratura coppia max.: 12 kNm
• Larghezza/altezza trasporto min.: 3.490 mm / 3.400 mm
