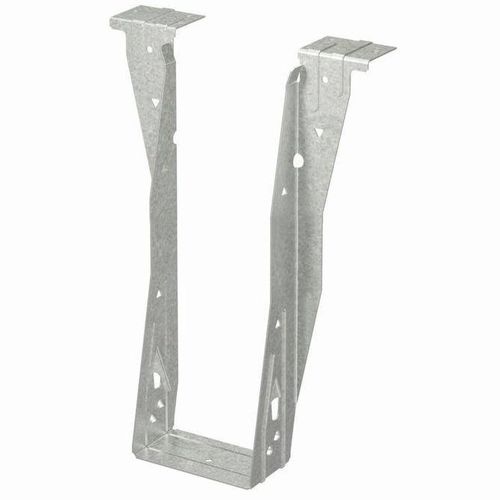

Scarpa porta trave ITS/MIT/HIT

Simpson Strong-Tie offre una gamma dedicata di ganci per travi a I con flangia superiore che soddisfano le esigenze specifiche dei travi a I, offrendo prestazioni superiori e facilità di installazione. ITS L'innovativo ITS stabilisce lo standard per i ganci a flangia superiore in legno ingegnerizzato. L'ITS si installa più rapidamente e utilizza meno chiodi di qualsiasi altro gancio per flange superiori in EWP. Le caratteristiche della sede Strong-Grip™ e della Funnel Flange™ consentono l'installazione di travetti standard senza la necessità di chiodi per travetti, con il risultato di un costo di installazione più basso. La sede Strong-Grip fissa saldamente i travetti a I con spessori di flangia da 1 1/8" a 1 1/2". MIT/HIT - Chiodatura ad angolo positivo (PAN) PAN è progettato specificamente per i giunti a I quando viene utilizzato con MIT o HIT. Con PAN, il materiale del foro del chiodo non viene rimosso, ma viene formato per incanalare e confinare il percorso del chiodo a circa 45°. PAN riduce al minimo la spaccatura delle flange e consente di risparmiare tempo inchiodando da un'angolazione migliore. Vedere le tabelle dei ganci per flange superiori. Per le dimensioni effettive dei travetti, consultare la documentazione del produttore del travetto o la Guida alla scelta dei connettori Simpson Strong-Tie. Materiale ITS - calibro 18; MIT, HIT - calibro 16 Finitura Zincato Installazione Utilizzare tutti i dispositivi di fissaggio specificati. Verificare che la testata possa accogliere i dispositivi di fissaggio necessari specificati nella tabella. Vedere i disegni di installazione specifici del prodotto. ITS - non è richiesta la chiodatura dei travetti per l'installazione di travetti a I standard senza irrigidimenti della nervatura. Quando si supportano i travetti a I con irrigidimenti della nervatura o l'elemento rettangolare SCL (2) 0,148" x 1 1/2" devono essere installati nei fori di chiodatura del travetto a triangolo opzionale per i valori di installazione standard. ITS - I fori per i chiodi a triangolo opzionali possono essere utilizzati per un carico aggiuntivo.
