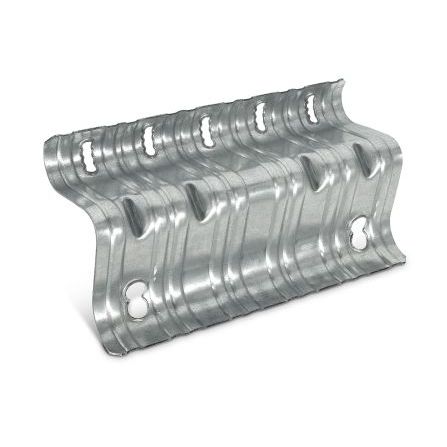

Connettore per struttura in legno URFP/FRFP

in acciaio inossidabile

Ideale nei casi in cui lo spazio verticale è minimo, la piastra di fondazione universale retrofit URFP fornisce un metodo di fissaggio del davanzale alla fondazione. Questo design consente una certa flessibilità d'installazione quando il davanzale è sfalsato o inserito rispetto al bordo della fondazione. Grazie alla combinazione di rilievi longitudinali, dardi di irrigidimento e fori smerlati, la piastra URFP consente di sostituire uno a uno gli ancoraggi per davanzali da 1/2" o 5/8" e di fissare sia le viti SDS che l'ancoraggio in calcestruzzo richiesto. La piastra di fondazione piatta retrofit FRFP collega il davanzale alla fondazione e garantisce la resistenza al carico laterale. Questo design consente al progettista di mantenere i requisiti prescrittivi quando si riempiono tre fori o, in alternativa, di riempire i due fori a triangolo opzionali, consentendo ai progettisti di utilizzare carichi maggiori e una maggiore spaziatura consentita. Materiale URFP - calibro 14; FRFP - calibro 7 Finitura Zincato. Può essere ordinato in HDG; contattare Simpson Strong-Tie. Vedere Informazioni sulla corrosione. Installazione Utilizzare tutti i dispositivi di fissaggio specificati; vedere le Note generali. I carichi si basano sui risultati dei test effettuati con le viti Strong-Drive® SDS per carichi pesanti da 1/4" x 3", fornite con l'URFP. Per l'URFP, viti alternative non raggiungono i carichi pubblicati. L'FRFP deve utilizzare una lunghezza minima delle viti Strong-Drive SDS Heavy-Duty Connector di 2 1/2" più lo spessore dello spessore dello spessore. L'FRFP può essere installato con viti autofilettanti HDG da 1/4". Seguire i requisiti del codice per la preforatura.
