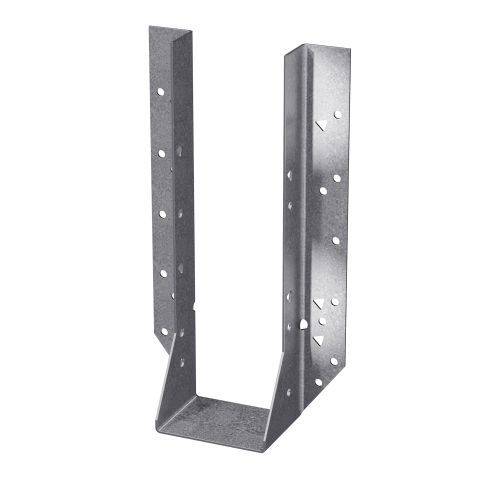

Scarpa porta trave HU/HUC

I ganci HU/HUC possono essere installati su una parete in muratura/calcestruzzo come descritto di seguito. Inoltre, le grucce HU con una flangia nascosta possono essere installate in modo analogo. I prodotti HU e HUC sono appendini per travetti a faccia vista per impieghi gravosi, realizzati in acciaio zincato da 14 gauge. L'HUC è una versione a flangia nascosta (flange frontali rivolte all'interno) dell'HU. L'HU è disponibile con entrambe le flange nascoste, a condizione che la dimensione W sia pari o superiore a 2,5/16", al 100% del carico di tabella. Specificare HUC. HU è disponibile con una flangia nascosta quando la dimensione W è inferiore a 2 5/16" al 100% del carico della tavola. Specificare la versione "X" e specificare la flangia da nascondere. Per qualsiasi HU o HUC illustrato in questo catalogo, l'utente può sostituire tutti i chiodi frontali con viti Titen® 2 da 1/4" x 1 3/4" (modello TTN2-25134H) per il calcestruzzo e viti Titen 2 da 1/4" x 2 3/4" (modello TTN2-25234H) per GFCMU. Seguire tutte le istruzioni per l'installazione e utilizzare i carichi indicati nelle tabelle del legname segato o del PLE. Materiale calibro 14 Finitura Zincato; disponibili ZMAX® e acciaio inox Installazione Fissare le grucce alle pareti in calcestruzzo o GFCMU utilizzando viti Titen 2 a testa esagonale. Le viti Titen per GFCMU (1/4" x 2 3/4" - modello TTN2-25234H) e per calcestruzzo (1/4" x 1 3/4" - modello TTN2-25134H) non sono fornite con le grucce. Praticare il foro da 3/16" di diametro alla profondità di incasso specificata più 1/2". In alternativa, praticare il foro da 3/16" fino alla profondità di incasso specificata e pulirlo con aria compressa. Attenzione: Fori di diametro eccessivo nel materiale di base riducono o eliminano l'incastro meccanico dei filetti con il materiale di base e riducono la capacità di carico dell'ancorante.
