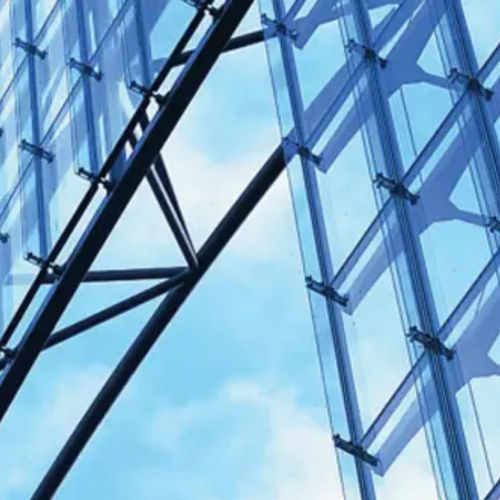

Sistema di facciata in vetro SPIDER GLASS®

fissoresistente alle intemperie

Descrizione
SPIDER GLASS® è un sistema completo di vetratura e di ancoraggio alla struttura portante per vetrature esterne ancorate (VEA). Il sistema è composto da vetri di sicurezza delle gamme POINT S o POINT D dotati di fissaggi passanti, elementi di collegamento alla struttura (ancoraggi e connettori) e sistemi di tenuta. Questa soluzione non tradizionale è convalidata dall'Avis Technique del CSTB n. 2.1/13-1571_V2.

Applicazioni

• Facciate verticali o inclinate
• Facciate a doppia pelle
• Coperture, lucernari e pensiline
• Locale ascensori
• Allestimenti interni
• Arredo urbano

Vantaggi
SPIDER GLASS® SYSTEMS fornisce componenti vetrati e parti metalliche compatibili, specificamente progettate per VEA. Il sistema semplifica gli aspetti assicurativi e normativi per installatori, progettisti e committenti. Consente ai progettisti di realizzare involucro continui, lisci e trasparenti, sostenuti da strutture sottili e leggere.

Gamma e componenti

• I vetri: vetri di sicurezza delle gamme POINT S o POINT D che costituiscono un insieme inscindibile di vetro e fissaggi articolati.
• Gli ancoraggi: elementi metallici progettati per collegare la facciata vetrata all'ossatura portante; sopportano il peso proprio dei vetri, i carichi climatici (vento, neve) e permettono la regolazione della planarità. Gli ancoraggi possono avere da 1 a 4 bracci (satelliti) in funzione della posizione e dispongono di dispositivi di regolazione e di dilatazione. Sono proposti quattro modelli di ancoraggio in acciaio inox con finitura lucida o satinata a seconda dei casi.
• I connettori: elementi che assicurano il collegamento tra ancoraggi e struttura secondaria o portante; molteplici soluzioni per rispondere a diverse configurazioni di giunzione.
• I sistemi di tenuta: tenuta tra i vetri realizzata con sigillante siliconico estruso su cordolo di supporto; profilo siliconico periferico che garantisce la tenuta tra vetri o tra vetro e struttura.

Configurazioni strutturali

• Struttura ravvicinata (sistema S1): ancoraggi fissati direttamente alla struttura portante tramite connettori (omega I o II). La distanza pannello-struttura è dell'ordine di 100 mm; i connettori sono progettati per ospitare profili rettangolari, circolari o ellittici.
• Struttura sporgente (sistema S2): vetri sospesi mediante cavi verticali tesi; il pannello vetrato è controventato da una rete di bielle perpendicolari ai vetri o da un irrigiditore in vetro, permettendo di allontanare la struttura dal piano della facciata e aumentare la trasparenza; le bielle possono arrivare fino a 2 m.
• Struttura sporgente (sistema S3): vetri sospesi mediante cavi verticali tesi con controvento assicurato da cavi orizzontali.

Note di montaggio
Per ogni lastra di vetro una fissaggio funge da punto di riferimento; gli altri fissaggi consentono la traslazione in una o due direzioni. Le parti sono dotate di dispositivi di regolazione. È disponibile per gli installatori una guida di montaggio SPIDER GLASS® SYSTEMS che dettaglia la posa dei componenti e la realizzazione della tenuta.

Caratteristiche / specifiche tecniche

• Guida di montaggio disponibile per i clienti installatori (detaglia la posa dei componenti e la tenuta).
• Principi di progettazione: la struttura portante è dimensionata per sopportare il peso dei vetri e le sollecitazioni climatiche; non trasmette sollecitazioni ai vetri.
• I vetri sopportano esclusivamente i carichi climatici e devono essere indipendenti l'uno dall'altro per evitare la trasmissione di sforzi.
• Sono possibili diversi tipi di strutture portanti (ravvicinata, sporgente, ecc.).
• Posa: fissaggio di riferimento per lastra, altri fissaggi che consentono traslazioni, parti dotate di dispositivi di regolazione.
• Tenuta tra vetri: sigillante siliconico estruso su cordolo di supporto; profilo siliconico periferico tra vetri o tra vetri e struttura.
• Elementi normativi: Avis Technique CSTB n. 2.1/13-1571_V2; conforme alle raccomandazioni del fascicolo CSTB 3574-V2.
