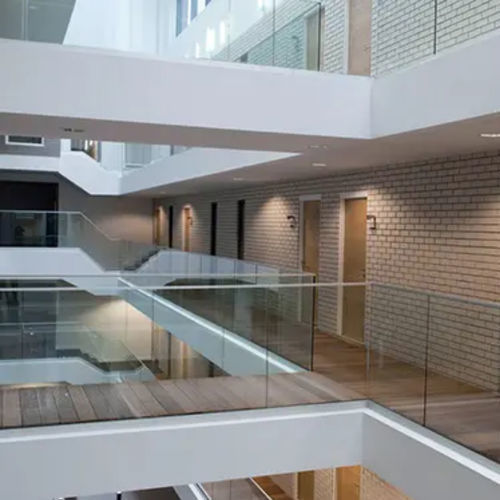

Ringhiera in vetro DEFENDER series

a pannelloda esternoper esterno

Presentazione
Il marchio DEFENDER identifica sistemi di parapetto completamente in vetro, senza montanti verticali. In questi sistemi non convenzionali, validati dall’Avis Technique 2.1/21-1812_V1, solo il bordo inferiore del vetro è incassato in un profilo di alluminio fissato su un supporto in calcestruzzo. Per ogni gamma, i profili forniti consentono l’installazione di parapetti rettilinei e possono essere utilizzati anche come corrimano per scale.

Obiettivo
"Una barriera di protezione contro le cadute, in grado di prevenire il pericolo per tutte le persone che utilizzano gli spazi accessibili e limitrofi oggetto della protezione"
Questa installazione mira a prevenire il rischio di caduta dall’alto in qualsiasi luogo accessibile al pubblico o agli occupanti, secondo i requisiti locali e normativi (prove e calcoli statici/dinamici).

Applicazioni

• Balconi, terrazze, terrazze sul tetto, soppalchi
• Hotel
• Uffici, ingressi
• Spazi per l’infanzia: asili, scuole
• Centri commerciali (prevenzione della caduta di oggetti ai piani inferiori)
• Aeroporti, stazioni ferroviarie, ecc.
• Bordi piscina, paraventi per ristoranti panoramici o sul lungomare
• Tribune, stadi, sale per spettacoli (sistema DF1212LM montaggio su lastra)

Dimensioni e vetri
In un parapetto composto da più pannelli adiacenti, la distanza tra i vetri deve essere compresa tra 5 e 110 mm. La larghezza minima dei pannelli vetrati è di 500 mm.
Gli spessori dei vetri, idonei ai sistemi DEFENDER, possono essere:
• 17,52 mm (composizione 88.4) per i sistemi DF88PICO, DF88LM, DF88DK, DF88MS e DF88FR
• 21,52 mm (composizione 10 10.4) per i sistemi DF1010LM, DF1010DK, DF1010MS, DF1010FR e DF1010SP
• 25,52 mm (composizione 12 12.4) per i sistemi DF1212LM e DF1212MS

Estetica e vetri omologati
Ampia gamma di vetri omologati dall’Avis Technique per rispondere a estetiche diverse: vetri chiari PLANICLEAR®, extra-chiari DIAMANT® per maggiore trasparenza, vetri laminati trasparenti e colorati STADIP® COLOR. Sono disponibili vetri SECURIPOINT®: temperati, trattati con Heat Soak (HST) e assemblati in vetri stratificati, conformi a EN 14449 e EN 14179, con marcatura SECURIPOINT® visibile dopo la posa.

Requisiti di posa
La posa deve seguire le raccomandazioni fornite dall’Avis Technique 2.1/21-1812_V1. Le prestazioni e i tipi di lastre utilizzabili possono variare in base alla normativa locale e alle prescrizioni nazionali.

Vantaggi

• TRASPARENZA: assenza di montanti verticali per una visibilità totalmente libera
• ESTETICA: aspetto pulito, quasi assenza di struttura visibile
• SICUREZZA: sistemi completi validati da un Avis Technique, progettazione per prevenire la caduta di oggetti

Descrizione tecnica dei sistemi (estratti)
DEFENDER LM

• Sistema brevettato di tenuta e regolazione del vetro
• Morsetti in POM e pressori in alluminio con viti di serraggio inox A4
• Allineamento rapido dei vetri con chiave esagonale o avvitatore
• Profilo in alluminio alveolare ad alta resistenza
• Dimensioni ridotte: b = 72/80 mm x h = 120 mm
• Fornito preforato con interasse 200 mm
• Senza copertura, il profilo portante è anodizzato (non previsto per finitura grezza)
• Spessore anodizzazione: 20 micron

DEFENDER MS

• Sistema brevettato di fissaggio del vetro
• Morsetti POM, pressori in alluminio o Grivory® e viteria inox A4
• Guarnizione continua per massimizzare la superficie di contatto e le prestazioni
• Installazione semplice e rapida da un solo lato (chiave esagonale o avvitatore)
• Profilo in alluminio alveolare per alte prestazioni
• Dimensioni ridotte: b = 72/80 mm x h = 120 mm
• Fornito preforato con interasse 200 mm
• Senza copertura, il profilo portante è anodizzato (non previsto per finitura grezza)
• Spessore anodizzazione: 20 micron

Sicurezza dei vetri
Utilizzo di vetri stratificati temperati trattati con Heat Soak (HST) e marcati SECURIPOINT®, conformi a EN 14449 e EN 14179, che garantiscono elevata resistenza e sicurezza migliorata.

Caratteristiche / specifiche tecniche

• Nome commerciale: DEFENDER
• Validazione: Avis Technique 2.1/21-1812_V1
• Applicazioni: interno ed esterno, edifici privati e strutture aperte al pubblico
• Distanza tra vetri: 5 a 110 mm
• Larghezza minima del pannello: 500 mm
• Spessori vetri per sistema: 17,52 mm / 21,52 mm / 25,52 mm (a seconda delle referenze DF88…, DF1010…, DF1212…)
• Profili: alluminio alveolare (b = 72/80 mm x h = 120 mm)
• Fissaggi: morsetti POM, pressori in alluminio o Grivory®, viteria inox A4
• Interasse preforato: 200 mm
• Anodizzazione profilo portante: 20 micron
• Vetri di sicurezza: stratificati temperati HST, marcatura SECURIPOINT®, conformi EN 14449 e EN 14179
• Obbligo di rispetto delle raccomandazioni di posa dell’Avis Technique
