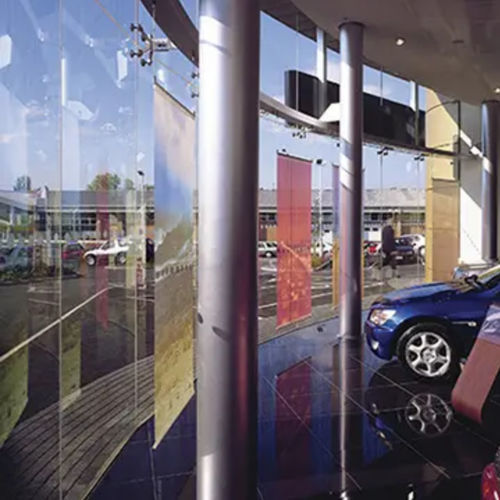

Pannello in vetro a controllo solare POINT S

strutturalesolarelaminato

Descrizione
I sistemi POINT S e POINT D sono soluzioni puntuali per Vetrature Esterne Fissate (VEA). POINT S: vetro singolo, monolitico o stratificato, con fissaggi passanti articolati. POINT D: vetro isolante doppio con fissaggi passanti articolati. Questi sistemi permettono di fissare unità vetrate esterne a una struttura portante verticale o inclinata. Nelle coperture vetrate, i vetri possono essere sospesi (struttura portante superiore) o appoggiati (struttura portante inferiore). Le forme del vetro possono essere rettangolari, quadrate, trapezoidali o triangolari. Il numero di fissaggi (3, 4, 6 o 8) si determina in funzione dello spessore, delle dimensioni, della forma e delle sollecitazioni imposte al vetro.

Validazione
Entrambi i sistemi sono validati dagli Avis Techniques del CSTB: POINT S (Avis Technique n° 6/15-2279_V2) e POINT D (Avis Technique n° 6/15-2280_V2).

Applicazioni

• Facciate VEA estetiche e performanti (hall, edifici di prestigio)
• Struttura esterna di facciata a doppia pelle
• Coperture vetrate
• Cabine ascensore
• Pensiline
• Allestimenti interni e arredo urbano

Vantaggi

• Trasparenza e apporto di luce naturale: la discrezione della struttura visibile massimizza l'apertura visiva e gli apporti di luce naturale.
• Estetica: facciate senza montanti né traverse, esterno omogeneo e liscio, adatto a un'architettura contemporanea.
• Compatibilità con i vetri COOL-LITE®: POINT D compatibile con le gamme SKN II e XTREME II; POINT S compatibile con le gamme ST e STB (in particolare COOL-LITE® ST BRIGHT SILVER). Le gamme ST e STB possono essere impiegate in vetro stratificato con il rivestimento rivolto verso il film PVB.
• Possibilità di integrare l'intercalare strutturale SENTRYGLAS®: può consentire, in alcuni casi, la riduzione dello spessore e del peso del vetro.
• Durabilità dell'aspetto dei vetri stratificati: doppio dado di fissaggio che limita il serraggio eccessivo dell'intercalare e riduce il rischio di delaminazione attorno ai fori.

Gamma e caratteristiche dei fissaggi e dei vetri
I fori nel vetro sono fresati per adattarsi alla forma e alla dimensione della testa del fissaggio; l'aspetto esterno risulta perfettamente liscio dopo il montaggio. Diametro dei fissaggi: 36 mm o 50 mm.

Spessori compatibili

• POINT S: vetri monolitici da 8 a 19 mm; vetri stratificati da 17 mm (68.4) a 30 mm (15 12.4).
• POINT D: composizioni da 29 mm (8-15-6) a 53 mm (10 10.4–15-66.4), con una o due facce stratificate a seconda della composizione.

Vetri SECURIPOINT®
I vetri SECURIPOINT per POINT S e POINT D sono temprati e sottoposti a Heat Soak Test (HST). Sono prodotti in centri di produzione identificati e sono riconoscibili tramite un marchio specifico che rimane visibile dopo l'installazione.

Dimensioni massime

• POINT S: fino a 3210 x 6000 mm
• POINT D: fino a 2500 x 5000 mm

Prestazioni
Il sistema POINT D consente l'utilizzo delle gamme COOL-LITE® SKN II e XTREME II, offrendo un'ampia scelta di prestazioni termiche e solari. I valori prestazionali (misurati secondo EN 673 e EN 410) sono calcolati per la composizione minima compatibile (es. POINT D 8-15-6) con il rivestimento posizionato secondo le prescrizioni (faccia 2 per i vetri di controllo solare, faccia 3 per i vetri a bassa emissività).

Assistenza tecnica (ambiti di consulenza tecnica)

• Dimensionamento dei vetri
• Determinazione del numero di fissaggi necessari
• Identificazione delle protezioni complementari in funzione della configurazione
• Analisi degli aspetti tecnici normativi (incluso il sisma)

Caratteristiche / specifiche tecniche

• Marca: Saint-Gobain Glass
• Modelli: POINT S e POINT D (sistemi VEA)
• Validazione: Avis Technique CSTB POINT S n° 6/15-2279_V2 ; POINT D n° 6/15-2280_V2
• Diametro dei fissaggi: 36 mm o 50 mm
• Spessori compatibili POINT S: 8–19 mm (monolitico) ; 17–30 mm (stratificato secondo composizioni)
• Spessori compatibili POINT D: 29–53 mm (es. 8-15-6 a 10 10.4–15-66.4)
• Dimensioni massime vetro: POINT S 3210 x 6000 mm ; POINT D 2500 x 5000 mm
• Compatibilità vetri solari: COOL-LITE® SKN II, XTREME II (POINT D) ; COOL-LITE® ST, STB (POINT S)
• Possibile integrazione dell'intercalare strutturale SENTRYGLAS®
• Vetri SECURIPOINT®: temprati e trattati HST, marchio specifico
