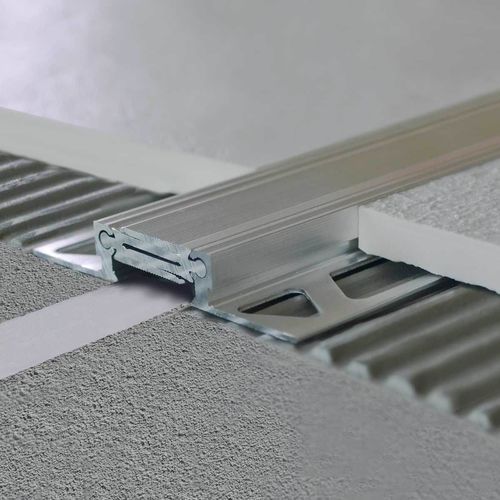

Giunto di dilatazione in alluminio Jointec GAS

in alluminio anodizzatoper solaioper giunto di dilatazione

Descrizione
Il giunto strutturale scorrevole JOINTEC GAS è concepito per l’installazione sotto il rivestimento del pavimento (piastrella, pietra, ecc.) e sopra il massetto. È destinato agli spazi interstiziali tra sezioni dell’edificio ed è indicato per strutture commerciali, aeroporti, parcheggi e stazioni ferroviarie con traffico pedonale e veicoli leggeri. L’installazione deve seguire lo studio strutturale e le specifiche di progetto.

Caratteristiche tecniche — JOINTEC GAS

• Due alette di ancoraggio da posizionare sotto il rivestimento; l’aletta forata trattiene l’adesivo ceramico e costituisce un unico elemento di ancoraggio con l’adesivo.
• Assorbimento dei movimenti orizzontali tramite lo scorrimento delle alette centrali che si incastrano: +2,5 / -2,5 mm.
• I componenti scorrevoli riducono l’accumulo di polvere e sporco.
• L’incastro tra alette centrali e supporti laterali consente anche movimento verticale per compensare sollecitazioni strutturali: +5 / -5 mm.

Materiali e finiture
JOINTEC GAS è realizzato in alluminio (finiture naturale o anodizzata). L’alluminio è sensibile agli alcali: verificare la presenza di sostanze chimiche prima dell’installazione. Malte, cementi e adesivi in contatto con ambienti umidi possono causare il deterioramento dell’alluminio e la formazione di idrossido di alluminio. Rimuovere con cura residui di malta, cemento o adesivo prima della posa.

Disponibilità — Alluminio / Naturale
BxH (mm) | Art.
10 | GAS 100 AN
12,5 | GAS 125 AN
15 | GAS 150 AN
20 | GAS 200 AN

Disponibilità — Alluminio / Anodizzato
BxH (mm) | Art. | Colore
10 | GAS 100 AS | Argento
12,5 | GAS 125 AS | Argento
15 | GAS 150 AS | Argento
20 | GAS 200 AS | Argento

Note di montaggio

• Posare il giunto conformemente allo studio strutturale e alle specifiche di progetto per gli spazi interstiziali tra le sezioni dell’edificio.
• Il fissaggio è assicurato da due alette perforate poste sotto il rivestimento, integrate con l’adesivo ceramico per costituire un unico ancoraggio.

Caratteristiche / specificazioni tecniche

• Funzione: giunto strutturale per pavimentazione, installato sotto il rivestimento e sopra il massetto.
• Materiale principale: alluminio (naturale o anodizzato).
• Misure disponibili (BxH mm): 10, 12,5, 15, 20.
• Assorbimento movimento orizzontale: +2,5 / -2,5 mm.
• Assorbimento movimento verticale: +5 / -5 mm.
• Ancoraggio: due alette forate per integrazione con adesivo ceramico.
• Applicazioni tipiche: strutture commerciali, aeroporti, parcheggi, stazioni ferroviarie, aree con passaggi pedonali e veicoli leggeri.
