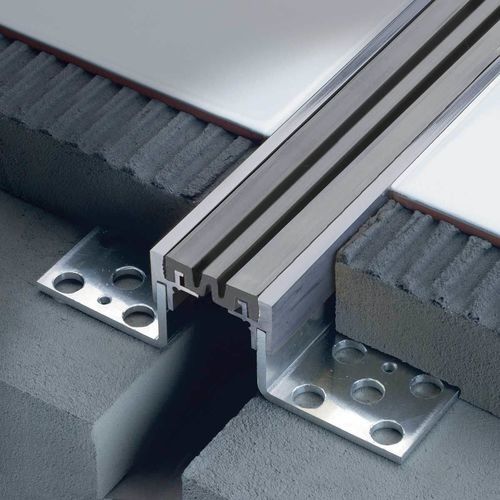

Giunto di dilatazione in ottone Jointec GML

in gommain alluminioin resina

Descrizione
Giunti di dilatazione strutturali modulari per pavimenti con parte visibile in ottone, alluminio o acciaio inossidabile su modulo inferiore in alluminio. Progettati per varchi di 47 mm; il sistema consente movimenti verticali, orizzontali e trasversali. Tolleranze di movimento: orizzontale (+7 / -7) e verticale (+3 / -3). Ideati per sopportare i movimenti strutturali di edifici di grandi dimensioni o composti. Da installare nelle giunzioni tra parti semi-attaccate dello stesso edificio o tra campate diverse: i giunti collegano questi spazi intermedi consentendo i movimenti dovuti agli assestamenti dell’edificio, ciclici o permanenti. All’interno dei moduli creati dai giunti strutturali deve essere previsto un ulteriore frazionamento della superficie con una rete di giunti di frazionamento in funzione del tipo di traffico superficiale.

Materiali e finiture

• Acciaio inox 304 - Lucido + insert Resineprene
  Larghezza profilo: 50 e 60 mm. Alette in alluminio con modulo superiore visibile in acciaio inox. Insert centrale in gomma sintetica (Resineprene) che unisce i due lati. Sistema modulare adattabile a diverse altezze e resistente alla maggior parte dei prodotti chimici diluiti. Versioni dell'insert rigato o liscio disponibili su richiesta.
  Dimensioni / articoli / colori disponibili (Acciaio inox 304 / Lucido)
  BxH (mm) | Art. | Colore
  35 | GML 350 IL23 | Grigio Cemento Embossato
  50 | GML 500 IL23 | Grigio Cemento Embossato
  75 | GML 750 IL23 | Grigio Cemento Embossato
  35 | GML 350 IL51 | Nero
  50 | GML 500 IL51 | Nero
  75 | GML 750 IL51 | Nero
• Alluminio - Naturale + insert Resineprene
  Larghezza profilo: 50 e 60 mm. Profilo estruso in alluminio con buona resistenza chimica e meccanica. Insert in gomma di larghezza 37 mm e 47 mm che garantisce alta elasticità. Sistema modulare adattabile a diverse altezze. Versioni dell'insert rigato o liscio disponibili su richiesta.
  Dimensioni / articoli / colori disponibili (Alluminio / Naturale)
  BxH (mm) | Art. | Colore
  35 | GML 350 AN23 | Grigio Cemento Embossato
  50 | GML 500 AN23 | Grigio Cemento Embossato
  75 | GML 750 AN23 | Grigio Cemento Embossato
  35 | GML 350 AN51 | Nero
  50 | GML 500 AN51 | Nero
  75 | GML 750 AN51 | Nero
• Ottone - Naturale + insert Resineprene
  Larghezza profilo: 50 e 60 mm. Alette inferiori in alluminio con modulo superiore visibile in ottone. Insert centrale sintetico che garantisce alta elasticità. Sistema modulare adattabile a diverse altezze; adatto per uso interno ed esterno. Versioni dell'insert rigato o liscio disponibili su richiesta.
  Dimensioni / articoli / colori disponibili (Ottone / Naturale)
  BxH (mm) | Art. | Colore
  35 | GML 350 ON23 | Grigio Cemento Embossato
  50 | GML 500 ON23 | Grigio Cemento Embossato
  75 | GML 750 ON23 | Grigio Cemento Embossato
  35 | GML 350 ON51 | Nero
  50 | GML 500 ON51 | Nero
  75 | GML 750 ON51 | Nero

Download
Scheda tecnica disponibile per Jointec GM/GML (scheda prodotto).

Caratteristiche / specifiche tecniche

• Serie / modello: Jointec GML
• Funzione: Giunto di dilatazione strutturale per pavimenti e grandi varchi
• Movimenti: verticali, orizzontali e trasversali
• Altezza di dilatazione: moduli per 47 mm
• Tolleranze di movimento: orizzontale (+7 / -7) e verticale (+3 / -3)
• Larghezze profilo: 50 mm e 60 mm (sistema modulare adattabile a diverse altezze)
• Moduli visibili: Ottone, Alluminio, Acciaio inossidabile AISI 304 (a seconda della variante)
• Insert: gomma sintetica centrale (Resineprene); larghezze disponibili 37 mm e 47 mm; opzioni rigata o liscia
• Resistenza: alta resistenza alla maggior parte dei prodotti chimici diluiti; variante in alluminio con buona resistenza chimica e meccanica; variante ottone adatta per interno/esterno
• Posizione di installazione: da installare nelle giunzioni tra parti semi-attaccate o campate diverse; prevedere un frazionamento aggiuntivo secondo il traffico superficiale
• Finiture / colori: Grigio Cemento Embossato, Nero (a seconda di materiale/finitura)
• Risorse tecniche: scheda tecnica e disegni disponibili
