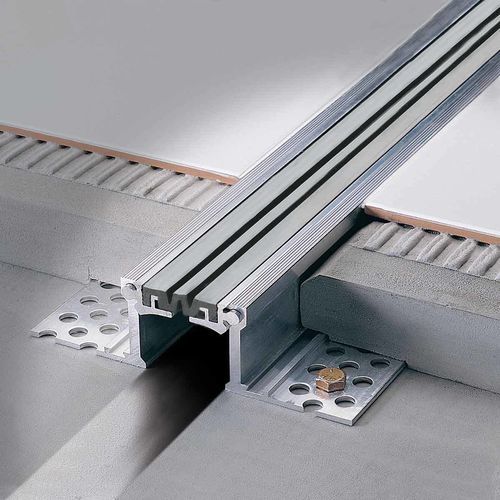

Giunto di dilatazione in gomma JOINTEC GRL

caucciù sinteticoper solaioper pavimento

Descrizione
Giunti strutturali componibili con movimento di rotazione tra le ali metalliche e l'inserto in gomma sintetica. Progettati per accogliere i movimenti strutturali di edifici di grandi dimensioni o composti. Vanno installati nelle intercapedini tra due parti semi-attaccate dello stesso edificio o tra diverse campate; consentono movimenti verticali, orizzontali e trasversali, ciclici o permanenti. All'interno dei moduli creati dai giunti è necessario prevedere un ulteriore frazionamento della superficie con un reticolo di giunti di frazionamento in funzione del tipo di transito in superficie.

Installazione

• Far scorrere l'inserto metallico centrale nelle flange laterali.
• Scattare l'inserto sintetico (Resinprene) nel profilo prima di allineare e posizionare il giunto in opera.
• Se necessario, proteggere l'inserto in gomma con nastro adesivo per evitare contaminazioni durante la posa.
• Ancorare le flange laterali al sottofondo con tasselli adeguati: 7 tasselli per metro (cioè uno ogni 30 cm) in parallelo su entrambi i lati.
• Realizzare il massetto sopra le flange e posare piastrelle o finiture normalmente.

Jointec GRL-A in Alluminio Naturale + Inserto Resinprene
Larghezza profilo = 78 mm, copre una giunta di 56 mm. Profilo estruso in alluminio con buona resistenza a sollecitazioni chimiche e meccaniche. L'inserto Resinprene largo 47 mm garantisce elevata elasticità. Per applicazioni esterne si consigliano profili in ottone (Jointec GM).

Materiali e finiture disponibili
B1xH (mm) — Art. — Colore
20 — GRL 200 AN23 — Grigio Cemento goffrato
50 — GRL 500 AN23 — Grigio Cemento goffrato
70 — GRL 700 AN23 — Grigio Cemento goffrato

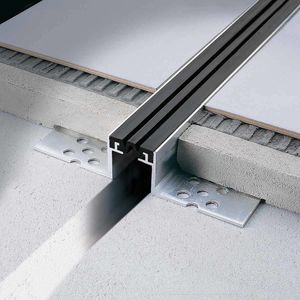

20 — GRL 200 AN51 — Nero
50 — GRL 500 AN51 — Nero
70 — GRL 700 AN51 — Nero

Note
Adatto ai movimenti strutturali di edifici di grandi dimensioni o composti; consente movimenti verticali, orizzontali e trasversali e rotazione tra ali metalliche e inserto sintetico. È richiesto un ulteriore frazionamento della superficie (reticolo di giunti di frazionamento) nei moduli in funzione del transito pedonale/veicolare.
