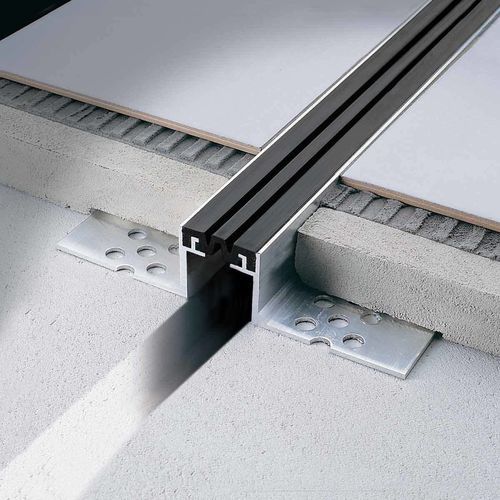

Giunto di dilatazione in elastomero JOINTEC GEL

in resinain profilato di alluminioper giunto di dilatazione

Descrizione generale
Giunti strutturali con struttura portante in alluminio e inserto in gomma sintetica (Resinprene) per luci di 48 mm, con movimenti dichiarati orizzontali (+8/-7) e verticali (+3/-3). Progettati per assorbire movimenti strutturali ciclici o permanenti in edifici di grandi dimensioni o complessi. Vanno installati negli spazi tra due parti semi-attaccate dello stesso edificio o tra diverse campate, collegando le superfici e consentendo spostamenti verticali e orizzontali. All’interno dei moduli creati da questi giunti è necessario prevedere un ulteriore frazionamento della superficie tramite giunti di frazionamento in funzione del traffico previsto e dell’uso.

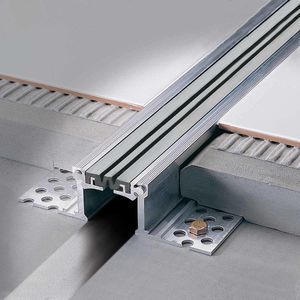

Jointec GEL-A in Alluminio Naturale + Inserto Resinprene
Larghezza profilo: 54 mm; copre una luce di 48 mm. Profilo in alluminio estruso con buone caratteristiche di resistenza chimica e meccanica nel tempo. Inserto Resinprene largo 47 mm per elevata elasticità. Per esposizioni esterne severe è consigliabile l’equivalente in ottone (Jointec GM).

Tabella - Disponibilità e colori
BxH (mm) | Art. | Colore
20 | GEL 200 AN23 | Grigio Cemento goffrato
50 | GEL 500 AN23 | Grigio Cemento goffrato
20 | GEL 200 AN51 | Nero
50 | GEL 500 AN51 | Nero

Documentazione
Scheda tecnica: Jointec GE/GEL - Scheda tecnica disponibile

Note

• Installare nello spazio libero tra due parti semi-attaccate di un edificio o tra campate diverse.
• Adatto per movimenti strutturali di ampia entità (ciclici o permanenti).
• Prevedere frazionamento supplementare della superficie tramite giunti di frazionamento in funzione del traffico previsto.

Caratteristiche / specifiche tecniche

• Denominazione commerciale: Jointec GEL
• Materiale profilato: Alluminio estruso
• Inserto: Gomma sintetica (Resinprene), larghezza 47 mm
• Luce nominale coperta: 48 mm
• Campo di movimento dichiarato: orizzontale +8 / -7 mm ; verticale +3 / -3 mm
• Alternativa consigliata per uso esterno severo: giunto in ottone (Jointec GM)
• Riferimenti e colori disponibili: GEL 200 AN23 (20 mm) - Grigio Cemento ; GEL 500 AN23 (50 mm) - Grigio Cemento ; GEL 200 AN51 (20 mm) - Nero ; GEL 500 AN51 (50 mm) - Nero
