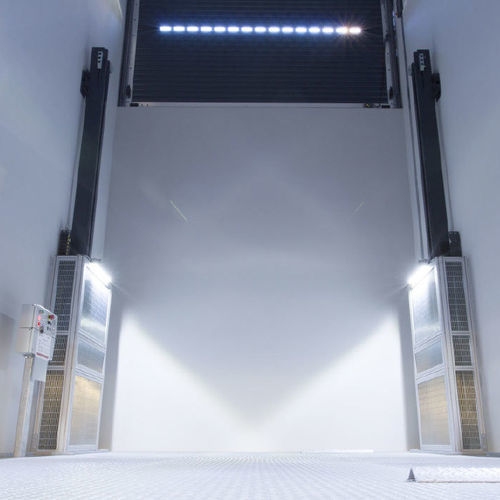

Ascensore per auto idraulico HYPERLIFT 80 4C

meccanicoper camionper esterni

HYPERLIFT è una piattaforma elevatrice 4 colonne ad alta capacità progettata per sollevare auto, furgoni leggeri, rimorchi e veicoli da trasporto di medie dimensioni. È certificata per l'esercizio con persona a bordo e adatta ad applicazioni industriali e officine.

LE QUATTRO COLONNE
La macchina è costituita da quattro colonne; tutti gli organi meccanici di movimentazione sono protetti da una struttura a rete metallica che impedisce il contatto con le parti in movimento.

LA PROTEZIONE
La protezione delle colonne e degli organi di movimentazione ha un'altezza di 2.40 m per prevenire qualsiasi contatto dalla piattaforma; la protezione può opzionalmente supportare impianti di illuminazione.

LA COLONNA
La colonna e il gruppo di sollevamento comprendono pistone di sollevamento, due catene di ritorno, una cremagliera e la struttura portante. La costruzione massiccia assicura la stabilità della piattaforma.

OGNI PISTONE
Ogni pistone è dotato di due catene strutturali di ritorno che raddoppiano la lunghezza utile dell'asta, consentendo corse estese senza compromettere la stabilità. La piattaforma può raggiungere fino a 16 m di corsa.

STRUTTURA DELLA PULEGGIA
Il gruppo pulegge evita lo deragliamento delle catene; i perni sono interbloccati e una struttura in acciaio protegge le catene.

LA PEDANA
La pedana è dotata di un sistema di fermaruote per posizionare il veicolo e fungere da arresto meccanico se il freno di stazionamento non è inserito. Due barriere fotoelettriche (una per lato corto) impediscono il movimento in caso di parcheggio errato; il fascio forma una barriera reale per evitare danni da contatto durante il movimento.

COMANDI E SICUREZZA
La pulsantiera montata sulla pedana consente l'uso con persona a bordo; include pulsanti salita/discesa, arresto di emergenza e un combinatore telefonico standard che compone numeri predefiniti in sequenza. Una seconda pulsantiera sul lato opposto è opzionale. Le pulsantiere a piano includono arresto, chiave di accesso e chiusura porte e sono classate IP54 per installazione esterna.

SINCRONIZZAZIONE MECCANICA
La pedana è bilanciata mediante barre di torsione longitudinali e trasversali collegate a quattro cremagliere. Renvoi angolari sincronizzano la rotazione delle barre per garantire un movimento piano e stabile e l'azione simultanea dei quattro pistoni; pignoni dentati ingranano con cremagliere saldate alle colonne per rendere la torsione della pedana praticamente impossibile.

BLOCCAGGIO MECCANICO A PIANO
Un sistema di bloccaggio meccanico a livello piano evita movimenti indesiderati durante l'accesso del veicolo sulla pedana; elimina il fenomeno di scorrimento idraulico e permette la depressurizzazione dell'impianto tra i cicli, prolungando la vita dei componenti.

Caratteristiche / specifiche tecniche

• Modello: HYPERLIFT 80 4C
• Capacità nominale: 8 tonnellate (ridotta a 5 t con tetto)
• Corsa massima verticale: fino a 16 m
• Altezza protezione pedana (rete): 2.40 m
• Azionamento: quattro pistoni spingenti (uno per colonna) con due catene di ritorno per pistone
• Sincronizzazione: barre di torsione con renvoi angolari e pignoni/crenaliere
• Progetto puleggia: perni anti-deragliamento e struttura protettiva in acciaio
• Sicurezza pedana: fermaruote e barriere fotoelettriche sui lati corti
• Comandi: pulsantiera su pedana con salita/discesa, arresto emergenza e combinatore standard; seconda pulsantiera opzionale
• Pulsantiere a piano: IP54 con arresto, chiave di accesso e chiusura porte
• Sistema di bloccaggio meccanico a piano per evitare lo scorrimento idraulico e consentire la depressurizzazione
• Optional: cabina e porte a bordo (su richiesta)
• Progettata e certificata per funzionamento con persona a bordo
