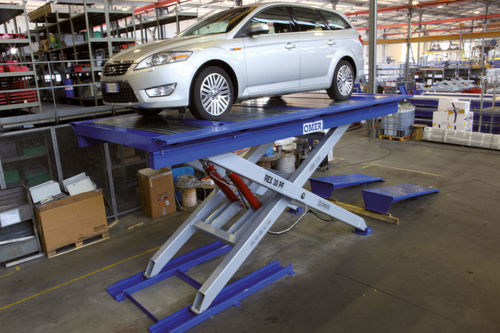

Piattaforma elevatrice per automobile REX PF

per manutenzioneper uso industrialead uso professionale

Il Rex PF è una piattaforma elevatrice a pantografo (forbice) progettata per il parcheggio e la movimentazione di autovetture, offrendo una soluzione compatta e conveniente per le operazioni di parcheggio. Accoglie veicoli a passo lungo e vetture con parte anteriore pesante, con componenti affidabili e di facile manutenzione.

Costruzione e pedana

• Pedana realizzata con pannelli zincati a basso profilo per consentire un'installazione compatta e ridurre la profondità della fossa.
• Fermi anteriori e posteriori integrati per garantire il corretto posizionamento del veicolo ed evitare movimenti in avanti durante lo spostamento della pedana.
• La parte inferiore della pedana è supportata da uno scheletro in acciaio per una maggiore affidabilità strutturale; la larghezza del profilo laterale della pedana è regolabile per adattare l'area di appoggio ai veicoli del cliente.

Sistema idraulico e sicurezza

• Sistema idraulico composto da due pistoni (prodotti da O.ME.R.), ciascuno dotato di valvola differenziale per il controllo delle differenze di pressione dell'olio.
• Una elettrovalvola di sicurezza isola il pistone dal circuito idraulico in caso di perdita significativa di pressione per evitare la fuoriuscita incontrollata dell'olio.
• Il movimento della pedana è regolato da due finecorsa e un terzo finecorsa indipendente è installato come backup di sicurezza.

Installazione e manutenzione

• La scatola di giunzione che collega la macchina al quadro elettrico è montata sul distanziale inferiore della gamba a punto fisso per un facile accesso.
• Il circuito elettrico e i sistemi necessari sono preinstallati sull'unità per semplificare e velocizzare l'installazione in cantiere; il circuito è accessibile per la manutenzione.
• Le basi scorrevoli delle gambe e la base del telaio fisso sono ancorate al suolo con tasselli meccanici; ruote e perni utilizzano boccole plastiche resistenti all'usura per ridurre l'attrito e prolungare la vita utile.

Caratteristiche tecniche

• Denominazione: Rex PF
• Portata massima: 3.000 Kg
• Lunghezza pedana: 5.200 mm
• Altezza di sollevamento massima (forbice semplice): fino a 3,5 m
• Fossa necessaria: 510 mm
• Costruzione pedana: pannelli zincati a basso profilo
• Struttura portante: scheletro in acciaio sotto la pedana
• Fermi veicolo: fermi anteriori e posteriori (di serie)
• Sistema idraulico: due pistoni con valvole differenziali ed elettrovalvola di isolamento di sicurezza
• Sicurezza: due finecorsa di corsa più un terzo finecorsa di backup
• Ancoraggio: tasselli meccanici per le basi scorrevoli e il telaio fisso
• Componenti soggetti a usura: ruote e perni con boccole plastiche antiusura
