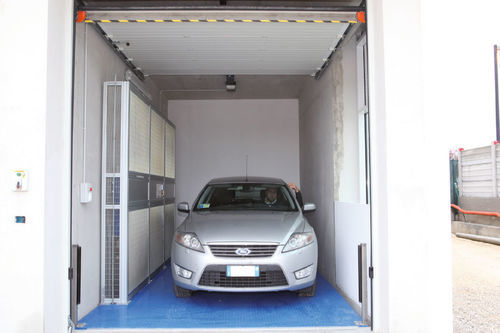

Ascensore per auto a trazione TOTALMOVE

idraulicoelettricomeccanico

Totalmove è la famiglia di montauto di O.ME.R., progettata per uso doppio come montauto e montacarichi, con versioni certificate per l'uso con persona a bordo.

Caratteristiche principali

• Uso doppio: progetto adatto al trasporto di veicoli e merci, con ripartizione dei carichi decentrati tramite barra di torsione e cremagliera.
• Operatività a bordo: quadro comandi sulla piattaforma con pulsanti e citofono a disposizione dell’operatore.
• Citofono con combinatore telefonico (di serie): memoria per 7 numeri e supporto di 22 codici paese per chiamate di allarme e compatibilità di rete.
• Protezione pedana: guardia perimetrale alta 2,50 m rimovibile solo con attrezzi speciali (conforme alla Direttiva 2006/42/EC).
• Protezione fotoelettrica: estremità corte dotate di due fotocellule ciascuna per interrompere la corsa in caso di spostamento del veicolo.
• Fermi ruota: fermi anteriori e posteriori per garantire il corretto posizionamento del veicolo durante il trasferimento.
• Collegamenti in fossa: collegamenti elettrici e idraulici centralizzati nella fossa tra le due colonne per una installazione semplificata.
• Fissaggio strutturale: colonne ancorate al muro con piastre presaldate e tasselli chimici; protezione delle pulegge per evitare l’uscita della catena.
• Trasmissione e bloccaggio: pistoni idraulici con bloccaggio meccanico; barra di torsione con pignone zigrinato che ingranano cremagliere per la ripartizione del carico.

Sicurezza e funzionamento

• Fine corsa: più fine corsa (inclusi due per pistone alla base) monitorano la tensione delle catene e bloccano la piattaforma in caso di malfunzionamento o rottura della catena.
• Regolazione di decelerazione e arresto: camme e fine corsa separati per regolare la corsa e l’arresto; lunghezze delle camme differenziate per decelerazione e arresto.
• Logica di bloccaggio dei pistoni: il fermo di carico si innesta sul blocco meccanico e consente ai pistoni di tornare a riposo per evitare stress idraulico continuo.
• Fine corsa “tutto fuori/tutto dentro”: verifica la posizione di correzione del pistone per garantire un bloccaggio meccanico sicuro.

Specifiche tecniche

• Modello / gamma: Totalmove (O.ME.R. S.p.a.)
• Corsa certificata con persona a bordo (Totalmove 30 L): fino a 11 m
• Altezza massima raggiungibile (gamma): fino a 16 m
• Portata massima: fino a 3.000 kg (secondo configurazione)
• Altezza protezione pedana: 2,50 m (rimovibile solo con attrezzi speciali)
• Citofono / combinatore: memoria 7 numeri; 22 codici paese
• Sistemi di sicurezza: barriere fotoelettriche agli estremi corti (2 fotocellule ciascuna), fermi ruota anteriori/posteriori, più fine corsa per pistone, protezione pulegge/catena
• Fissaggio strutturale: piastre presaldate e tasselli chimici per ancoraggio colonne
• Trasmissione / bloccaggio: pistoni idraulici con bloccaggio meccanico; barra di torsione + cremagliere
• Produttore componenti critici: cilindro di sollevamento prodotto da O.ME.R. S.p.a.
