Radiatore ad acqua calda Strada Hybrid MM

in metalloin ottoneda parete

Panoramica prodotto

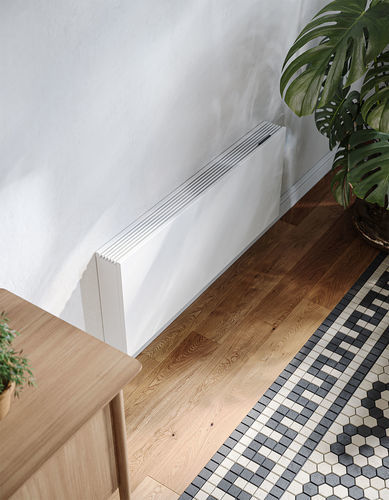

Strada Hybrid MM è un radiatore per pompa di calore a bassa temperatura con collegamento centrale. Viene fornito come unità plug & play pronta all'uso, completamente pre-assemblata, inclusi rubinetti nascosti e un attuatore termolettrico integrato con controllo touch. L'unità supporta riscaldamento e raffreddamento non condensante ed è ottimizzata per elevate prestazioni a basse temperature dell'acqua.

Caratteristiche principali

• Tecnologia ibrida per maggiore resa a basse temperature dell'acqua
• Ottimizzato per pompe di calore (riscaldamento e raffreddamento non condensante)
• Consegnato come unità completamente pre-assemblata con rubinetti nascosti
• Attuatore termolettrico integrato invisibile con controllo touch
• Collegamento centrale che semplifica l'installazione (stesso collegamento indipendentemente da altezza, lunghezza o modello)
• Scambiatore Low-H2O integrato con inserto valvola
• Unità ventilante con pannello operativo, sistema di controllo e alimentazione 24 VDC
• Sistema di controllo completamente automatico
• Garanzia 30 anni (informazione del produttore)

Consegna standard

• Completamente pre-assemblato con carter di design aderente
• Scambiatore Low-H2O con inserto valvola, attuatore termolettrico e sfiato aria
• Unità ventilante con pannello operativo, sistema di controllo e alimentazione 24 VDC
• Controllo termostatico con funzionamento touch in modalità temperatura
• Blocco di connessione Euroconus per collegamento a parete o a pavimento
• Nota: il radiatore non è dotato di rilevatore di condensa; se utilizzato per raffreddamento, un rilevatore di condensa deve essere integrato nell'impianto

Composizione

• Assemblaggio tecnologia ibrida
• Scambiatore Low-H2O
• Attuatore / motore termolettrico
• Valvola integrata nel collettore in ottone
• H-block
• Collegamento centrale
• Carter e pannello di controllo
• Adattatore AC / alimentazione 24 VDC

Opzioni blocco di connessione (esempi)

• Alimentazione sinistra – verso parete: Eurocone, H-block, due tubi / un tubo — codice: SW
• Alimentazione sinistra – verso pavimento: Eurocone, H-block, due tubi / un tubo — codice: SF
• Alimentazione destra – verso parete: Eurocone, Crossflow H-block, 2-tubi — codice: CW
• Alimentazione destra – verso pavimento: Eurocone, Crossflow H-block, 2-tubi — codice: CF
• Codici manicotto Eurocone 3/4" per tubo metallico di precisione: 112 (12/1), 114 (14/1), 115 (15/1), 116 (16/1), 118 (18/1)
• Codici manicotto sintetico o RPE/ALU: 612 (12/2), 614 (14/2), 616 (16/2), 618 (18/2), 615 (15/2.5), 619 (16/1.5), 620 (20/2)

Prestazioni
Height [cm] | Length [cm] | Type [cm] | Speed | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Heating (75/65/20°C) [Watts] | Sound pressure [dB(A)] | Electric power consumption [Watt] | Ordering code
35 | 60 | 11 | 1 | 191 | 246 | 647 | 1142 | 26,0 | 4,8 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 60 | 11 | 2 | 205 | 263 | 693 | 1223 | 30,0 | 5,5 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 60 | 11 | 3 | 242 | 311 | 819 | 1447 | 40,0 | 7,2 | STRW 035 060 11 XXX MM D01 XX XXX
35 | 80 | 11 | 1 | 276 | 355 | 933 | 1648 | 26,0 | 6,0 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 80 | 11 | 2 | 296 | 381 | 1002 | 1770 | 30,0 | 6,7 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 80 | 11 | 3 | 358 | 460 | 1210 | 2136 | 41,8 | 9,0 | STRW 035 080 11 XXX MM D01 XX XXX
35 | 100 | 11 | 1 | 358 | 460 | 1210 | 2136 | 26,0 | 7,0 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 100 | 11 | 2 | 385 | 495 | 1303 | 2301 | 30,0 | 7,7 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 100 | 11 | 3 | 473 | 608 | 1600 | 2825 | 43,0 | 10,7 | STRW 035 100 11 XXX MM D01 XX XXX
35 | 120 | 11 | 1 | 437 | 562 | 1479 | 2612 | 26,0 | 8,7 | STRW 035 120 11 XXX MM D01 XX XXX

Documentazione e media
Manuali, brochure, strumenti di selezione e un video di installazione sono disponibili dal produttore. La pagina prodotto elenca la documentazione scaricabile e il video che dimostra l'installazione e il funzionamento.

Specifiche tecniche

• Brand: Jaga
• Model / commercial name: Strada Hybrid MM
• Connection: Collegamento centrale
• Technology: Scambiatore Low-H2O ibrido + unità ventilante
• Control: Attuatore termolettrico integrato con controllo touch, sistema di controllo completamente automatico
• Power supply: Adattatore AC / 24 VDC (controllo ventilatore ed elettronica)
• Delivery state: Unità pre-assemblata comprensiva di rubinetti nascosti e blocco di connessione Euroconus
• Applications: Riscaldamento e raffreddamento non condensante, ottimizzato per pompe di calore
• Accessories / options: Porta asciugamani, griglia Mikado, varianti di blocco di connessione (SW, SF, CW, CF), codici manicotto per vari Ø tubo
• Acoustic & electrical data: pressione sonora e consumo elettrico variano per dimensione/velocità (vedere la tabella prestazioni sopra)
• Warranty: il produttore indica 30 anni di garanzia (informazione prodotto)
