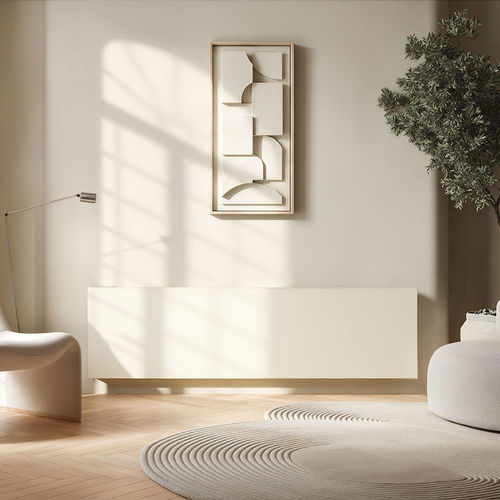

Termoconvettore ad acqua calda LINEA PLUS HYBRID

modernoin metallobianco

Panoramica del prodotto
Un classico Jaga dal design discreto e sottile con griglia perforata e pannello frontale piatto, aggiornato con la tecnologia Hybrid per prestazioni ottimizzate. Comfort tutto l'anno con un convettore che raffredda in estate e riscalda in inverno. Progettato per un'integrazione armoniosa in interni moderni.

Caratteristiche principali

• Convettore sottile con griglia perforata e pannello frontale piatto
• Tecnologia Hybrid: funzione combinata di riscaldamento e raffreddamento
• Scambiatore Low-H2O con rivestimento antipolvere (grigio grafite)
• Disponibile con diversi sistemi di controllo: JAGA ACO (D09), JAGA BMS 0-10V (D03), JAGA TPT (D01)
• Unità ventilatore fornita con comandi e alimentazione 24 V DC

JAGA ACO (D09)

• Velocità della ventola selezionata manualmente in 3 modalità tramite il pannello di controllo.
• Se la temperatura dell'acqua < 24°C e l'aria è più calda dello scambiatore, le ventole si avviano e l'unità raffredda l'ambiente.
• Se la temperatura dell'acqua > 28°C e l'aria è più fredda dell'acqua, le ventole si avviano e l'unità riscalda l'ambiente.
• L'unità commuta automaticamente tra modalità riscaldamento, raffreddamento e standby.

JAGA BMS 0-10V CONTROL (D03)

• Velocità della ventola controllata da un segnale esterno 0-10V (DC) proveniente da termostato, domotica o sistema di gestione edifici.
• Le ventole si avviano quando la tensione di controllo ≥ 1V e la temperatura dell'acqua > 28°C o < 24°C; la velocità aumenta proporzionalmente alla tensione di controllo (10V = massima velocità).
• Se dotata di motore valvola termoelettrico collegato all'elettronica interna, la valvola si apre quando la tensione di controllo > 1V.

JAGA TPT (D01)

• Velocità della ventola controllata automaticamente in base alla temperatura di comfort preimpostata tramite comandi a sfioramento; consente funzionamento molto silenzioso una volta raggiunta la temperatura desiderata.
• Se dotata di motore valvola termoelettrico collegato all'elettronica interna, l'unità funge da termostato ambiente e attiva/disattiva il flusso dell'acqua in base alla misura della temperatura della stanza.
• Se la temperatura ambiente è impostata/controllata da un altro sistema che abilita/disabilita il flusso d'acqua, il TPT può essere utilizzato solo per modulare l'apporto della ventola.
• Le ventole si avviano per il raffreddamento quando l'acqua dello scambiatore < 24°C; si avviano per il riscaldamento quando l'acqua > 28°C.

Consegna standard (sintesi)

• Scambiatore Low-H2O con rivestimento antipolvere (grigio grafite)
• Staffa da parete e kit di montaggio
• Bocchetta d'aria inclinata (standard e Height 020) o bocchetta d'aria estesa 1/8" (twin) e rubinetto di scarico 1/2"
• Carcassa parzialmente assemblata per collegamento basso a sinistra o basso a destra
• Unità ventilatore facile da installare con comandi e alimentazione 24 V DC

Composizione del codice d'ordine
Il codice d'ordine è costruito a partire da parti che identificano prodotto, altezza, lunghezza, tipo, colore della cassa e sistema di controllo. Struttura di esempio (parti): LINW / height (es. 035) / length (es. 050) / type (es. 11) / case colour (XXX) / control system (DDD).

Prestazioni (estratto tabella)
Intestazione: Height [cm] | Length [cm] | Type | Position | Light Cooling (16/18/27°C) [Watts] | Heating (35/30/20°C) [Watts] | Heating (45/40/20°C) [Watts] | Heating (50/45/20°C) [Watts] | Heating (55/45/20°C) [Watts] | Sound Pressure Level [dB(A)] | Power consumption [Watts] | Water Volume [l] | Ordercode

Righe (esempi):
35 | 50 | 11 | 1 | 148 | 190 | 366 | 457 | 499 | 26,0 | 3,6 | 3,0 | LINW 035 050 11 XXX DDD
35 | 60 | 11 | 1 | 191 | 246 | 474 | 592 | 647 | 26,0 | 4,8 | 4,0 | LINW 035 060 11 XXX DDD
35 | 70 | 11 | 1 | 234 | 301 | 580 | 724 | 791 | 26,0 | 5,5 | 5,0 | LINW 035 070 11 XXX DDD
35 | 80 | 11 | 1 | 276 | 355 | 684 | 854 | 933 | 26,0 | 6,3 | 5,0 | LINW 035 080 11 XXX DDD
35 | 90 | 11 | 1 | 317 | 408 | 786 | 982 | 1.072 | 26,0 | 6,7 | 6,0 | LINW 035 090 11 XXX DDD
35 | 100 | 11 | 1 | 358 | 460 | 887 | 1.107 | 1.210 | 26,0 | 7,8 | 7,0 | LINW 035 100 11 XXX DDD
35 | 110 | 11 | 1 | 401 | 516 | 995 | 1.242 | 1.357 | 26,0 | 8,4 | 7,0 | LINW 035 110 11 XXX DDD
35 | 120 | 11 | 1 | 437 | 562 | 1.084 | 1.354 | 1.479 | 26,0 | 8,9 | 8,0 | LINW 035 120 11 XXX DDD
35 | 140 | 11 | 1 | 515 | 662 | 1.277 | 1.595 | 1.743 | 26,0 | 10,1 | 9,0 | LINW 035 140 11 XXX DDD
(La pagina prodotto contiene la tabella completa delle prestazioni che copre più altezze e lunghezze con i relativi livelli sonori, consumi e volumi d'acqua.)

Immagini / Galleria
Packshot e più foto del prodotto che mostrano opzioni di finitura esterna ed esempi di installazione sono fornite nella pagina prodotto.

Caratteristiche / specifiche tecniche

• Brand: Jaga
• Denominazione: Linea Plus Hybrid
• Scambiatore: tipo Low-H2O con rivestimento antipolvere
• Soglia di attivazione raffreddamento: temperatura dell'acqua < 24°C
• Soglia di attivazione riscaldamento: temperatura dell'acqua > 28°C
• Alimentazione ventilatore: 24 V DC (unità ventilatore integrata)
• Sistemi di controllo disponibili: ACO (D09), BMS 0-10V (D03), TPT (D01)
• Consegna standard include staffe, bocchette, rubinetto di scarico e cassa parzialmente assemblata
• Acustica: livello di pressione sonora di esempio 26 dB(A) per molte configurazioni (varia in base alla taglia)
• Volume d'acqua e consumo variano in base alla taglia (esempi nella tabella prestazioni)
