Termoconvettore elettrico HYBRID ACO

ad acqua caldacontemporaneoin metallo

Panoramica del prodotto

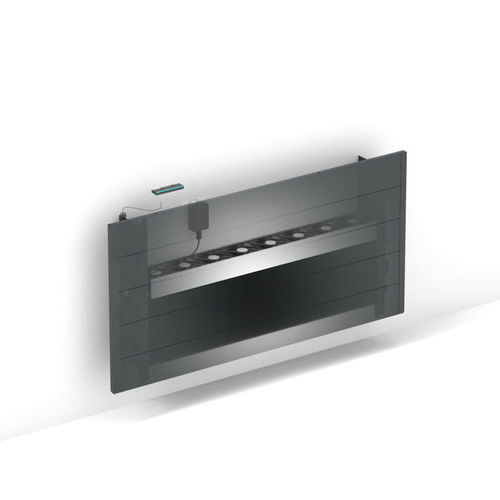

Il termoconvettore ibrido da incasso Jaga ACO è un'unità integrata che unisce riscaldamento a bassa temperatura ad alta efficienza e raffreddamento non condensante. Progettato per l'installazione a scomparsa nella parete, lo scambiatore Low-H2O consente prestazioni efficaci a basse temperature dell'acqua e migliora l'efficienza stagionale delle pompe di calore.

Principali vantaggi

• Riscaldamento efficace a basse temperature dell'acqua grazie allo scambiatore Low-H2O
• Raffreddamento non condensante in combinazione con pompe di calore che forniscono acqua refrigerante
• Migliora le prestazioni stagionali dei sistemi a pompa di calore
• Consente alle caldaie a condensazione di funzionare a temperature inferiori e più efficienti
• Sviluppato dagli ideatori della tecnologia per radiatori a bassa temperatura

Funzionamento automatico e modalità
L'Hybrid da incasso utilizza sensori di temperatura ambiente e dell'acqua integrati per commutare automaticamente tra riscaldamento e raffreddamento non condensante. La modalità predefinita ACO (auto-change-over) propone tre posizioni operative:

• Posizione camera — max. 26 dB(A)
• Posizione comfort — max. 30 dB(A)
• Posizione massima — per riscaldamento o raffreddamento rapido

Funzione Breeze
Modalità flusso d'aria attivata dalla ventola (Breeze) che offre comfort senza richiedere ricircolo di acqua fredda.

Riepilogo modalità di funzionamento

• Riscaldamento
• Raffreddamento (non condensante)
• Breeze (solo ventola)

Potenze (tabella di selezione)
Colonne della tabella: Altezza [cm] ; Lunghezza [cm] ; Tipo ; Posizione ; Riscaldamento 75/65/20 [W] ; Riscaldamento 55/45/20 [W] ; Riscaldamento 45/35/20 [W] ; Riscaldamento 35/30/20 [W] ; Leggero raffreddamento 16/18/27 (50% U.R.) [W] ; Pressione sonora dB(A) ; Assorbimento elettrico [W] ; Portata aria [m3/h] ; Codice ordine
Esempi: BIWW 020 060 10 ACO ; BIWW 020 070 10 ACO ; BIWW 020 080 10 ACO ; BIWW 020 100 10 ACO ; BIWW 020 140 10 ACO

Consegna standard (livello alto)

• Consegnato imballato piatto in due colli per facilitare la movimentazione; leggero e installabile da una sola persona
• Scambiatore Low-H2O con staffe a parete e kit di fissaggio
• Gomito sfiato aria 1/8" e tappo di scarico 1/2"
• Pannello di separazione verniciato grigio scuro (non adatto come rivestimento finale)
• Unità ventilatore di semplice installazione con comandi e alimentazione 24 VDC
• Nota: l'unità non è fornita di monitor di condensa; il controllo della condensa deve essere integrato nell'impianto (richiesto per il raffreddamento)

Dimensioni e installazione
Prodotto disponibile in diverse altezze e lunghezze (vedere la tabella di selezione). I disegni tecnici per l'incasso a parete specificano i ritagli e gli spazi di installazione; consultare la documentazione del prodotto per i disegni dettagliati.

Caratteristiche / specifiche tecniche

• Funzioni: riscaldamento, raffreddamento non condensante, funzione ventilatore Breeze
• Auto-change-over: ACO (commutazione automatica tra riscaldamento e raffreddamento)
• Posizioni operative: Camera / Comfort / Massima
• Prestazioni acustiche: modalità camera fino a 26 dB(A), comfort fino a 30 dB(A) (condizioni di misura applicabili)
• Ventilatore e controllo: unità ventilatore integrata con comandi e alimentazione 24 VDC
• Scambiatore di calore: progettazione Low-H2O per efficienza a bassa temperatura
• Compatibilità raffreddamento: raffreddamento non condensante con pompe di calore che forniscono acqua fredda; il monitoraggio della condensa deve essere gestito dall'impianto
• Collegamenti: collegamenti standard con kit di collegamento Jaga opzionali
• Garanzia: informazioni sulla garanzia del produttore disponibili nella documentazione del prodotto
