Separatore di idrocarburi in polietilene

Presentazione
Separatori di idrocarburi destinati a parcheggi, officine, aree di lavaggio e stazioni di servizio. Gamma che comprende diversi tipi e varianti (Rosep, Rooil, RoPetrol) adatte ai requisiti di trattamento delle acque contaminate da oli e idrocarburi.

Prodotti / varianti presentati

• Rosep Classe I
• Rosep by-pass 10 %
• Rosep by-pass 20 %
• Rooil Classe I
• Rooil by-pass 10 %
• Rooil by-pass 20 %
• RoPetrol (trappole per stazioni di servizio)

Classe I (descrizione)
Il separatore di Classe I è progettato per raggiungere una concentrazione di olio inferiore a 5 mg/l in condizioni di prova standard e quando è necessario rimuovere goccioline d'olio molto piccole. Un filtro a coalescenza è installato a monte dello scarico per migliorare la separazione: le goccioline fini d'olio si aggregano in gocce più grandi che poi lasciano l'elemento coalescente. I separatori sono dotati di un'ingresso idraulico per rallentare e distribuire il flusso. I materiali pesanti si depositano sul fondo e i materiali leggeri risalgono in superficie per essere separati.

Sistemi con derivazione / by-pass
I separatori con derivazione o by-pass trattano integralmente i flussi generati da piogge fino a 6,5 mm/h (99% del flusso). Sono utilizzati nelle aree di parcheggio quando si accetta di non trattare completamente i picchi di portata (per esempio per limitare il rischio di straripamento durante forti precipitazioni simultanee).

Componenti ed elementi

• Sabbia / separatore di fanghi (compartimento di sedimentazione)
• Filtro a coalescenza
• Prolunga telescopica con coperchio
• Albero di campionamento
• Ingresso idraulico (diffusore di distribuzione)
• Uscita progettata per trattenere l'olio (possibilità di installare una valvola di chiusura automatica)
• Serbatoio in PE con barriera (per alcuni modelli)
• Paratia interna e dispositivi di ritenzione dell'olio (barriere automatiche)

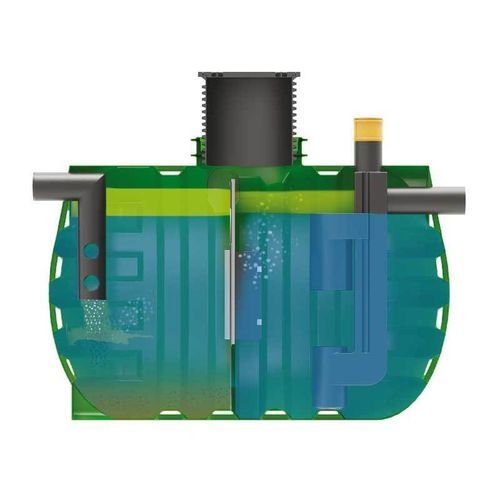

Funzionamento
Il principio di separazione è il seguente:

• Le acque reflue si convogliano nella tubazione di ingresso del separatore.
• La tubazione di ingresso disperde e modera l'acqua; le particelle solide pesanti si sedimentano nel primo compartimento.
• L'acqua miscelata con olio passa attraverso il filtro coalescente dove il flusso rallenta e le piccole goccioline d'olio si aggregano in gocce più grandi che risalgono in superficie.
• L'acqua trattata defluisce attraverso l'uscita progettata per trattenere l'olio; può essere montata una valvola di chiusura automatica per evitare traboccamenti in caso di eccesso di olio.
• Accumulo limitato di fango e olio: fango e olio vengono aspirati tramite aperture previste per la manutenzione.

Dimensionamento / formula
Formula indicata per la taglia nominale (NS):
NS = (Qr + fx * Qs) * fd

Legenda della formula

• NS = volume nominale in l/s
• Qr = portata massima delle acque meteoriche in l/s
• Qs = portata massima delle acque reflue in l/s
• fx = fattore di ritenzione (a seconda della natura dello sversamento)
• fd = fattore di densità per il fluido leggero appropriato

Applicazioni tipiche
Parcheggi, officine, aree di lavaggio, stazioni di servizio e altre aree dove le acque superficiali possono essere contaminate da oli, idrocarburi e liquidi leggeri.

Caratteristiche / specifiche tecniche

• Progettazione conforme ai requisiti della Classe I (obiettivo: olio < 5 mg/l in condizioni di prova standard)
• Filtro a coalescenza per la coalescenza delle goccioline d'olio
• Opzioni con derivazione / by-pass per la gestione dei picchi di portata (fino a 6,5 mm/h)
• Compartimento di sedimentazione per la deposizione dei solidi pesanti
• Elementi di campionamento e possibilità di prolunga telescopica
• Uscita progettata per limitare il passaggio di olio; possibilità di valvola di chiusura automatica
• Manutenzione mediante aspirazione degli accumuli di olio e fango tramite aperture previste
• Diverse dimensioni e configurazioni (Rosep, Rooil, RoPetrol) in funzione dell'applicazione e della portata
