Numero articolo: 0086.0700
Produttore: MAICO
Esempi di applicazione: Ambiente con pericolo di esplosione (zona 1 e 2), Officina, Deposito, Laboratorio, Sistema di estrazione dell'aria sul posto di lavoro
DZR 20/2 B Ex e - breve descrizione

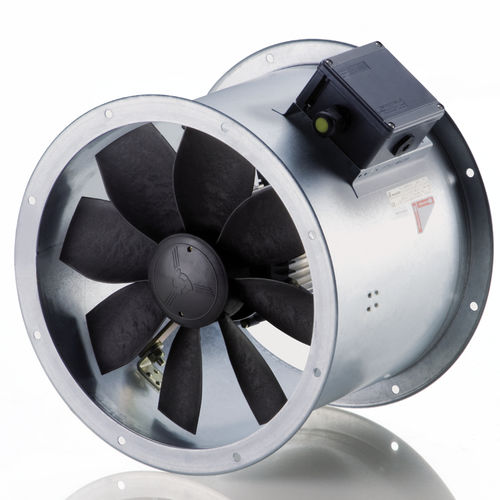

Ventilatore assiale per condotti, DN 200, trifase AC, antideflagrante
DZR 20/2 B Ex e - Descrizione del prodotto
Caratteristiche
Protezione antideflagrante secondo ATEX.
Ex II 2G Ex e IIB+H2 T3/T4 Gb.
Per temperature di utilizzo di -20°C ≤ Ta ≤ +40°C.
I ventilatori MAICO Ex soddisfano i requisiti di sicurezza della Direttiva Europea 2014/34/UE per unità e sistemi di protezione in aree a rischio di esplosione.
Per le zone 1 e 2.
Manicotto del condotto in lamiera d'acciaio zincato, con flange su entrambi i lati.
Può essere montato in qualsiasi posizione.
Può essere commutato in ventilazione o estrazione dell'aria.
Modalità di inversione: Il flusso volumetrico viene ridotto di circa il 35 % in caso di direzione anomala del flusso d'aria.
Motore
Motore robusto con cuscinetti a sfera, esente da manutenzione.
Classe di protezione motore IP 54.
Collegamento elettrico
Morsettiera separata, antideflagrante, con collegamenti a vite dei cavi.
Tecnica di sicurezza richiesta
Per la fusione delle unità DZR-Ex e è necessario un dispositivo di attivazione del termistore PTC.
Maico fornisce il dispositivo di attivazione del termistore MVS 6 PTC e il TMS per questo scopo.
Dispositivo di attivazione del termistore MVS 6 PTC
Sistema completo indipendente.
Per il monitoraggio della temperatura massima del motore.
Esame del tipo testato secondo la direttiva 2014/34/UE (ATEX).
Installazione esclusivamente in aree non esplosive.
Dispositivo di attivazione del termistore TMS PTC
Per il monitoraggio della temperatura massima del motore.
Adatto per l'installazione in armadi di controllo.
Esame del tipo testato secondo la direttiva 2014/34/UE (ATEX).
---
