Numero articolo: 0083.0850
Produttore: MAICO
Esempi di applicazione: Ambiente con pericolo di esplosione (zona 1 e 2), Tintoria, Sala batterie, Laboratorio, Posto di lavoro

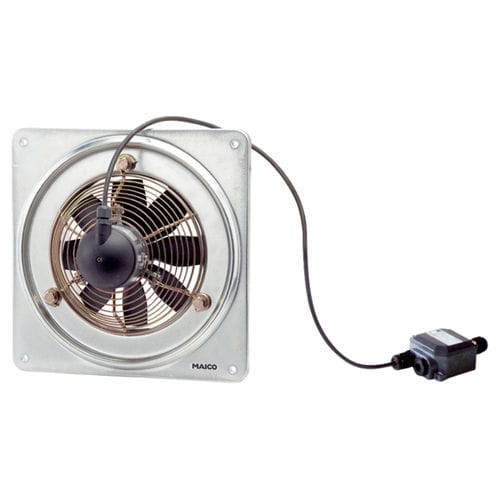

EZQ 20/4 E Ex e - breve descrizione
Ventilatore assiale da parete con piastra a parete quadrata, DN 200, monofase AC, antideflagrante
EZQ 20/4 E Ex e - Descrizione del prodotto
Caratteristiche
Protezione antideflagrante secondo ATEX.
Ex II 2G Ex e IIB+H2 T3/T4 Gb.
Per temperature di utilizzo di -20°C ≤ Ta ≤ +40°C.
I ventilatori MAICO Ex soddisfano i requisiti di sicurezza della Direttiva Europea 2014/34/UE per unità e sistemi di protezione in aree a rischio di esplosione.
Per le zone 1 e 2.
Serie di modelli
EZQ...-Ex e, DZQ...-Ex e con piastra a parete quadrata.
EZS...-Ex e, DZS...-Ex e con anello da parete in acciaio.
Griglia di protezione sul lato di aspirazione, cromata gialla, protezione contro il contatto accidentale secondo DIN EN ISO 13857.
Può essere montato in qualsiasi posizione.
Direzione del flusso d'aria
La seguente illustrazione mostra la direzione del flusso d'aria.
Direzione del flusso d'aria A: con aria aspirata attraverso il motore, standard
Direzione del flusso d'aria B: con aria soffiata attraverso il motore, disponibile su richiesta
Direzione di rotazione
Motore
Motore robusto con cuscinetti a sfera, esente da manutenzione.
Motore a corrente alternata
Non reversibile.
Non è consentito il controllo della velocità.
Garantire la protezione da sovraccarico con il salvamotore MAICO MVEx 0,4.
Collegamento elettrico
EZQ/EZS 20 E Ex e: Cavo di collegamento, lungo ca. 0,5 m.
DZQ/DZS ... Es e: Cavo di collegamento, lungo ca. 1,7 m.
Morsettiera separata, antideflagrante, con collegamenti a vite dei cavi.
---
