Numero articolo: 0087.0796
Produttore: MAICO
Esempi di applicazione: Ambiente con pericolo di esplosione (zona 1 e 2), Tintoria, Sala batterie, Posto di lavoro, Deposito
DZD 25/4 B Ex e - breve descrizione

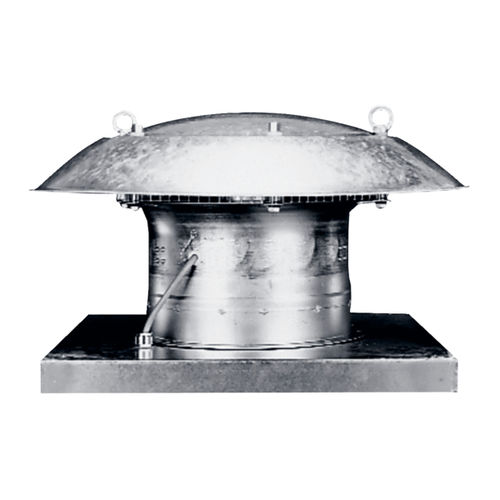

Ventilatore assiale da tetto, uscita aria orizzontale, DN 250, trifase AC, antideflagrante
DZD 25/4 B Ex e - Descrizione del prodotto
Caratteristiche
Protezione antideflagrante secondo ATEX.
Ex II 2G Ex e IIB+H2 T3/T4 Gb.
Per temperature di utilizzo di -20°C ≤ Ta ≤ +40°C.
I ventilatori MAICO Ex soddisfano i requisiti di sicurezza della Direttiva Europea 2014/34/UE per unità e sistemi di protezione in aree a rischio di esplosione.
Per le zone 1 e 2.
Piastra di base, bocchetta di aspirazione e coperchio antipioggia in lamiera d'acciaio zincato.
Direzione orizzontale dell'uscita dell'aria.
I robusti golfari consentono il trasporto con la gru.
Può essere commutato in ventilazione o estrazione dell'aria.
Modalità di inversione: Il flusso volumetrico viene ridotto di circa il 35 % in caso di direzione anomala del flusso d'aria.
Motore
Motore robusto con cuscinetti a sfera, esente da manutenzione.
Classe di protezione motore IP 54.
Collegamento elettrico
Cavo di collegamento, lungo ca. 1,7 m.
Morsettiera separata, antideflagrante, con collegamenti a vite dei cavi.
Istruzioni di sicurezza
Controllo della velocità consentito con il trasformatore TR..... Eccezione: DZ.. 35/2 B Ex e.
La temperatura nell'unità ventilatore è monitorata da termistori PTC. I termistori PTC devono essere collegati ad un sistema di attivazione (dispositivo di sicurezza secondo la direttiva 2014/34/UE), che separa permanentemente il ventilatore dalla potenza se la temperatura diventa troppo calda.
Come sistema di innesco si consiglia il dispositivo di innesco a termistore MVS 6 o TMS MAICO PTC.
---
