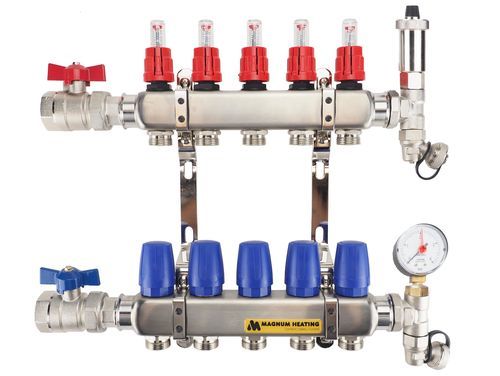

Collettore a bassa temperatura OPEN LT

resistente alla corrosione

Panoramica del prodotto
Il collettore MAGNUM Premium Stainless Steel Open LT è progettato per impianti di riscaldamento a bassa temperatura. Il corpo è in acciaio inossidabile 4301 e l'unità viene fornita pronta per l'installazione con valvole a sfera 1" sul primario, sfiato d'aria automatico, due valvole di scarico e manometro.

Applicazioni

• Caldaie per riscaldamento centralizzato — idoneo
• Pompe di calore — idoneo
• Sistemi solari termici (con serbatoio di accumulo) — idoneo
• Stufe a pellet — idoneo
• Riscaldamento di teleriscaldamento — idoneo

Versioni disponibili / Dimensioni

• W32002 - MAGNUM Premium Stainless Steel Open LT 2 Groups - 270 x 380 x 100 mm
• W32003 - MAGNUM Premium Stainless Steel Open LT 3 Groups - 320 x 380 x 100 mm
• W32004 - MAGNUM Premium Stainless Steel Open LT 4 Groups - 370 x 380 x 100 mm
• W32005 - MAGNUM Premium Stainless Steel Open LT 5 Groups - 420 x 380 x 100 mm
• W32006 - MAGNUM Premium Stainless Steel Open LT 6 Groups - 470 x 380 x 100 mm
• W32007 - MAGNUM Premium Stainless Steel Open LT 7 Groups - 520 x 380 x 100 mm
• W32008 - MAGNUM Premium Stainless Steel Open LT 8 Groups - 570 x 380 x 100 mm
• W32009 - MAGNUM Premium Stainless Steel Open LT 9 Groups - 620 x 380 x 100 mm
• W32010 - MAGNUM Premium Stainless Steel Open LT 10 Groups - 670 x 380 x 100 mm
• W32011 - MAGNUM Premium Stainless Steel Open LT 11 Groups - 720 x 380 x 100 mm
• W32012 - MAGNUM Premium Stainless Steel Open LT 12 Groups - 770 x 380 x 100 mm
• W32013 - MAGNUM Premium Stainless Steel Open LT 13 Groups - 820 x 380 x 100 mm
• W32014 - MAGNUM Premium Stainless Steel Open LT 14 Groups - 870 x 380 x 100 mm
• W32015 - MAGNUM Premium Stainless Steel Open LT 15 Groups - 955 x 365 x 100 mm

Specifiche

• Valvola in ingresso: valvole a sfera 1" (sigillabili)
• Termostato in ingresso: non incluso
• Pompa: non inclusa
• Contalitri sui gruppi: incluso
• Termometro: non incluso
• Manometro: incluso
• Sfiato aria: incluso
• Valvola sul ritorno: inclusa
• Certificazione / Ispezione: CE

Dettagli tecnici

• Corpo collettore: acciaio inossidabile 4301
• Valvole di gruppo termostatiche M30x1,5 compatibili con attuatori MAGNUM
• Gruppi dotati di contalitri professionali, campo 0–2,5 L/min
• Connessioni gruppo compatibili con Eurocone 3/4"
• Connessione primaria 1" sigillabile tramite valvole a sfera
• Fornito con materiale di montaggio di serie
• Valvola a sfera 1" con maniglia rossa (mandata)
• Contalitri Camflux 2,5 L/min - 1/2"
• Manometro 40 mm assiale 1/8"
• Sfiato aria automatico nichelato 1/2" con O-ring
• Valvola a sfera 1" con maniglia blu (ritorno)

Contenuto della confezione

• Rapporto di prova di fabbrica
• Istruzioni per l'installazione
• Certificato di garanzia
• Collettore MAGNUM Premium Stainless Steel Open LT

Garanzia
MAGNUM Premium Stainless Steel Open LT: 10 anni sul corpo, 2 anni su raccordi e componenti.

Caratteristiche tecniche / specifiche

• Materiale: acciaio inossidabile 4301 (corpo collettore)
• Connessione primaria: 1" (sigillabile con valvole 1")
• Connessioni di gruppo: compatibili con Eurocone 3/4"
• Accessori inclusi: valvole 1" (maniglie rosse e blu), sfiato 1/2", manometro 40 mm assiale 1/8", contalitri Camflux 2,5 L/min (1/2")
• Campo del contalitri: 0–2,5 L/min
• Materiale di montaggio: fornito di serie
• Norme / Ispezione: CE
• Garanzia: 10 anni sul corpo, 2 anni su raccordi
