Quadro elettrico non incassato 900004

professionaleda esternoattrezzato

Panoramica del prodotto

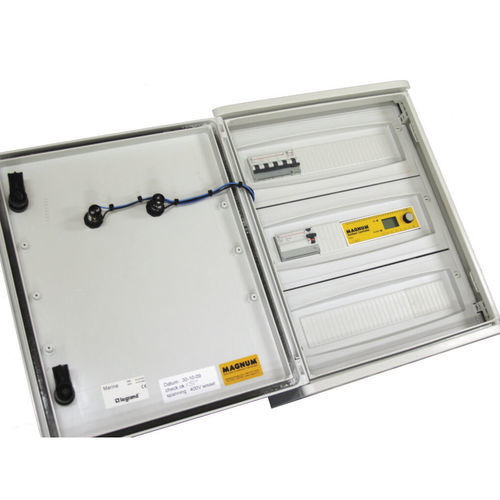

Quadri di comando stagni completi, costruiti e dotati in base al numero di cavi/tappeti e alla potenza richiesta. I quadri sono disponibili per impianti 230 V e 400 V e vengono assemblati su specifiche di progetto.

Scatola di collegamento

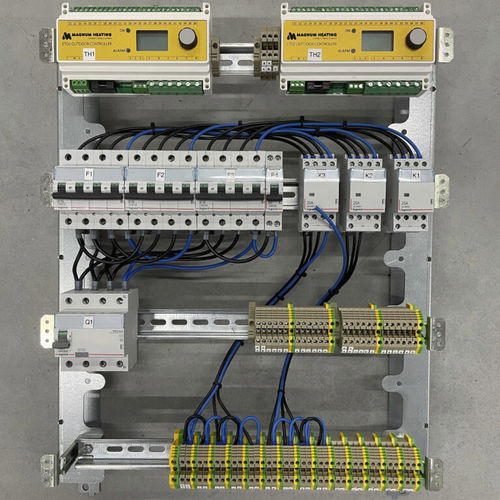

I quadri di comando sono assemblati su misura per ogni progetto. La versione standard (secondo NEN1010) include passacavi impermeabili, circuiti magnetici (rele), interruttori automatici, dispositivi di protezione differenziale, morsettiere per facilitare il collegamento di cavi di alimentazione e riscaldamento e unità sensore per esterno. L'installazione deve seguire lo schema di cablaggio indicato nel quadro.

Modelli disponibili
Art.nr. | Description | kW | Dimensioni quadro | Unità | Note
900004 | MAGNUM Outdoor control cabinet | 3,6 kW | 430 x 310 x 160 mm | unità/1 | incl. termostato ETO2-4550 rail DIN e 2x unità sensore ETOG-56
900010 | MAGNUM Outdoor control cabinet | 10 kW | 500 x 400 x 200 mm | unità/1 | incl. termostato ETO2-4550 rail DIN e 2x unità sensore ETOG-56
900020 | MAGNUM Outdoor control cabinet | 20 kW | 500 x 400 x 200 mm | unità/1 | incl. termostato ETO2-4550 rail DIN e 2x unità sensore ETOG-56
900030 | MAGNUM Outdoor control cabinet | 30 kW | 700 x 520 x 253 mm | unità/1 | incl. termostato ETO2-4550 rail DIN e 2x unità sensore ETOG-56
900040 | MAGNUM Outdoor control cabinet | 40 kW | 700 x 520 x 253 mm | unità/1 | incl. termostato ETO2-4550 rail DIN e 2x unità sensore ETOG-56
900050 | MAGNUM Outdoor control cabinet | 50 kW | 700 x 520 x 253 mm | unità/1 | incl. termostato ETO2-4550 rail DIN e 2x unità sensore ETOG-56

Specifiche
ETO2-4550 rail DIN | Termostato 0°C / +5°C 230 V
2x ETOG-56 Unità sensore | Umidità e temperatura
Contatti privi di potenziale | 3 x 16 A
Circuiti elettromagnetici richiesti (rele) | 230 V / 400 V
Interruttori automatici richiesti per l'installazione | 16 A
Morsetti di collegamento | Per montaggio cavi di alimentazione
Spie luminose | A seconda dell'unità
Garanzia | 2 anni

Caratteristiche tecniche

• Quadri di comando stagni, assemblati su misura per progetto
• Adatti a impianti 230 V e 400 V
• Dotazione standard: passacavi impermeabili, circuiti magnetici (rele), interruttori automatici, dispositivi di protezione differenziale, morsettiere
• Include termostato ETO2-4550 rail DIN e 2x unità sensore ETOG-56 (sulle unità elencate)
• Contatti privi di potenziale: 3 x 16 A
• Interruttori automatici richiesti per l'installazione: 16 A
• Dimensioni disponibili: 430 x 310 x 160 mm; 500 x 400 x 200 mm; 700 x 520 x 253 mm
• Opzioni di potenza: 3,6 kW; 10 kW; 20 kW; 30 kW; 40 kW; 50 kW
• Garanzia: 2 anni
