Riscaldamento a pavimento elettrico 125006

industrialeda esterno

Panoramica

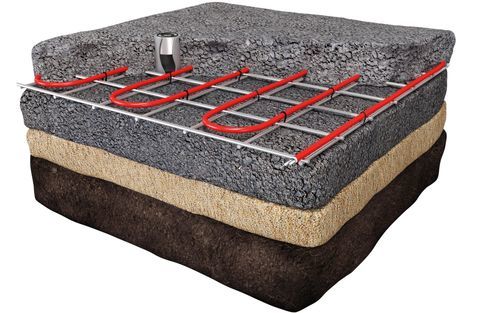

Particolarmente adatto per ampie aree pavimentate come banchine di carico, rampe e ingressi dove lo sbrinamento deve essere affidabile. Il cavo MAGNUM Outdoor viene fissato direttamente alla rete di rinforzo prima della posa del letto di sabbia, del calcestruzzo o dell'asfalto. MAGNUM Outdoor è fornito come sistema completo che include il cavo riscaldante, due unità sensori (umidità + temperatura esterna) e un quadro di controllo stagno su misura.

Costruzione e materiali
Il conduttore di alimentazione è connesso al filo resistivo. Una guaina di rinforzo in alluminio protegge i fili resistivi dai danni meccanici e fornisce schermatura EMC per prevenire interferenze con telefoni cellulari, porte/varchi elettrici e impianti di sicurezza. Il cavo è dotato di guaine interne in PTFE (Teflon) e di una guaina esterna in PVC resistente ai prodotti chimici.

Sistemi completi
Le installazioni MAGNUM Outdoor sono calcolate e progettate su ordine. Un quadro di controllo stagno (IP-65) viene realizzato e dimensionato in base al numero di cavi/tappeti e alla potenza. Per progetti più grandi il quadro può essere ampliato con regolatori di potenza modulanti fino a 50 kW per evitare picchi di carico e risparmiare energia. Il sistema può essere implementato sia su rete 230 V che 400 V.

Modelli disponibili / lunghezze e dati elettrici
Art.nr. | Lunghezza | Lunghezza cavo di collegamento | Potenza | Volt | Ampere | Ohm
125006 | 20 m | 10 m | 600 Watt | 230V | 2.6 | 88.2
125012 | 40 m | 10 m | 1200 Watt | 230V | 5.2 | 44.1
125019 | 63.3 m | 10 m | 1900 Watt | 230V | 8.3 | 27.8
125034 | 113.3 m | 10 m | 3400 Watt | 230V | 14.8 | 15.6

Specifiche (applicazione e materiali)
Letto di sabbia + mattoni: V
Calcestruzzo: V
Asfalto freddo: V (posa svolta!)
Asfalto fino a < 240°C: V (posa svolta!)
Guaina interna: PTFE (Teflon)
Guaina esterna: PVC
Lunghezza del cavo di collegamento: 10 m
Potenza: 30 Watt/m
Tensione di collegamento: 230 V/50Hz
Certificazioni: IEC 800, CE, IPX7, VDE
Garanzia: 10 anni

Dettagli tecnici

• Densità di potenza: 30 Watt/m
• Potenza cavi disponibili: 600 a 3400 Watt
• Tensione di collegamento: 230 V/50Hz (sistemi possibili anche in 400 V)
• Norme: IEC 800 e CE
• Certificazione: ISO 9001
• Grado di protezione: IPX7
• Isolamento del nucleo: PTFE (Teflon)
• Adatto per asfalto mastic svolto fino a 240°C

Metodi di installazione (sistemi completi)
I sistemi MAGNUM Outdoor sono calcolati e progettati su commessa. Il cavo viene fissato alla rete di rinforzo prima della posa del letto di sabbia, del calcestruzzo o dell'asfalto; il sistema accetta la posa svolta per asfalti mastici quando indicato.

Garanzia
Il cavo MAGNUM Outdoor include una garanzia di 10 anni sulla funzione elettrica del cavo.

Caratteristiche / specifiche tecniche

• Applicazioni previste: banchine di carico, ingressi, rampe di parcheggio e altre grandi aree esterne pavimentate
• Metodo di riscaldamento: sistema a cavo riscaldante fisso integrato in letto di sabbia, calcestruzzo o asfalto
• Costruzione del cavo: filo resistivo con guaina di rinforzo in alluminio, guaina interna PTFE, guaina esterna PVC
• Sensori: due unità che misurano umidità combinate con temperatura esterna
• Controllo: quadri di comando stagni su misura (IP-65), espandibili con regolatori modulanti fino a 50 kW
• Tensione: 230 V/50 Hz (implementazione possibile in 230 V e 400 V)
• Densità di potenza: 30 W/m, potenze individuali da 600 W a 3400 W
• Temperatura di esercizio dell'asfalto: adatto per asfalto mastic svolto fino a 240°C
• Norme e certificazioni: IEC 800, CE, IPX7, VDE, ISO 9001
• Garanzia: 10 anni sulla funzione elettrica
